视频监控系统的工作特点

1、数字化

视频监控的数字化首先应该是系统中信息流（包括视频、音频、控制等）从模拟状态转为数字状态，这将彻底打破“经典闭路电视系统是以摄像机成像技术为中心”的结构，根本上改变视频监控系统从信息采集、数据处理、传输、系统控制等的方式和结构形式。信息流的数字化、编码压缩、开放式的协议，使智能网络视频监控系统与安防系统中的各个子系统间实现无缝连接，并在统一的操作平台上实现管理和控制，这就是系统集成的含义。

2、网络化

视频监控的网络化将以这系统的结构将由集成式向集散式系统过渡，集散式系统采用多层分级的结构形式，具有微内核技术的事时多任务、多用户、分布式操作系统以实现抢先任务调度算法的快速响应，组成集散式视频监控系统的硬件和软件采用标准化、模块化和系统化设计，视频监控系统设备的配置具有通用性强、开放性好、系统组态灵活、控制功能完善、数据处理方便、人机界面友好以及系统安装、调试和维修简单化，系统安全，容错可靠等功能。

3、系统集成化

视频监控的网络化在某种程度上打破了布控区域和设备扩展的地域和数量界限。系统网络化将使整个网络系统硬件和软件资源的共享以及任务和负载的共享，这就是系统集成的一个重要概念。

闭路监控系统能在人无法直接观察的场合，适时、图象、真实地反映被监视控制对象的画面。闭路监控系统已成为广大用户，在现代化管理中监控的最为有效的观察工具。在控制中心，只要一个工作人员的操作，就能够观察多个被控区域，以及远距离区域的监控功能。

视频监控系统的主要功能

1、本地录像，保存一定时间段内的本地视频监控录像资料，并能方便地查询、取证，为事后调查提供依据。

2、远程视频监控监控人员可远程任意调取网吧存储的监控图像，并可远程发出控制指令，录像资料的智能化检索、回放、调整摄像机镜头焦距、控制云台进行巡视或局部细节观察。

3、权限管理为保证上网人员的隐私和录像资料的安全，系统具有操作权限管理，系统登录、操作进行严格的权限控制，保证系统的安全性。

4、服务器平台构架方便，在市公安局、区（县）公安局和各派出所，都可以方便的安装服务器软件，只需分配用户不同权限的登陆帐号，即可以查看所管辖区域的网吧监控信息。

5、系统中包含网吧基本信息的管理，并且电子地图相结合，当网吧出现突发状况时，可以及时的获取该网吧的基本信息（网吧电话、地址、负责人），更加快捷的联系到网吧相关负责人。

6、网吧监控和电子地图相结合，可以通过电子地图更加直观的查看网吧所分布的地理位置，并且在电子地图上实时显显示网吧监控设备的运行状态，当用户需要查看某网吧的监控信息时只要在电子地图双击该网吧即可进入该网吧的监控界面。

7、当上网人员在网吧服务台出示身份证登记上网时，系统能自动将上网者拍照，和上网人员相应的上网卡信息传至公安机关监控中心服务器保存。

8、随时随地的监控录像功能，无论身在何处，任何密码授权的用户通过身边的电脑联网连接到监控网点，可以看到任意监控网点的即时图像并根据需要录像，避免了地理位置间隔原因造成监督管理的不便。

9、系统可扩容性强，若需要添加新的监控网点，在服务器端添加相应网吧信息和设备信息即可。

10、安全性高，图像掩码技术，防止非法篡改录像资料；只有授权用户才可以进行录像备份，有效防止恶意破坏；强大日志管理功能，保证了专用系统的安全使用。服务器端和客户端之间所传输的数据，全部经过加密。

视频监控系统的特殊功能

多画面的监控效果

可根据需要选择任意显示模式，随需控制摄像机的镜头角度，调整显示画面的视频与音频效果，极大的方便了监控者对远程监控视频的集中查看

特定的电视墙显示模式

通过设定，保持用户的计算机屏幕操作与电视墙实际显示相一致；提供灵活方便的周期循环等显示模式，为客户实现理想的查看方案

灵活的报警联动方式

可灵活设置报警触发条件，提供事件触发报警的远程提示及联动功能。如以屏幕提示、发送email、报警联动、指定录像等各种方式将报警信息发给其他用户

多样的录制策略

系统提供默认、自定义和智能三种录制策略；提供录像资料文件的定时上传备份、检索查询等一系列管理功能；响应用户点播录像文件的要求，授权用户可在线观看或下载存档

特别的移动侦测功能

通过分析和对比图像数据的变动来确定现场发生的行为。通过对监控源地点的图像变化分析来实现监控系统的一系列联动操作

独创的视频会议联动

系统可将任意一路或多路监控画面调入视频会议系统，进行多方讨论，从而实现监控与通讯的完美融合

电视监控系统的管路敷设一般要求可参见弱电系统线槽和管路敷设章节,特殊要求主要有：

分线箱暗敷时一般应预留墙洞。墙洞大小按分线箱尺寸留有一定余量,上下边增加20~30mm,左右增加10~20mm。底边高度距地。-5~1.om。

建筑物内横向布放的暗管管径不宜大于25mm,吊顶或墙内水平、垂直敷设的管路管径不宜大于40mm。

同轴电缆用暗敷钢管弯管半径通常为管径的10倍。

b.缆线敷设

电视监控系统的缆线敷设一般要求可参见弱电系统缆线敷设章节,特殊要求主要有：

探测信号传输线、图像声音复合传输线不得与照明线、电力线同线槽、同出线盒、同连接箱安装。

视频信号传输,若传输距离较短,宜用同轴电缆传输视频基带信号。黑白电视在5MHz、彩色电视在5.5MHz时基带信号不平坦度大于3dB时,应采用电缆均衡器；电视基带信号不平坦度在大于6dB时,应加装电缆均衡放大器。

c.设备安装

(1)摄像机的安装。

①摄像机照度要求

根据监视目标的照度，选择不同灵敏度的摄像机。

②摄像机镜头的选择：

镜头的选择根据场所对镜头焦距和光圈的要求决定。

镜头的焦距可根据场所大小和镜头与监视目标的距离确定，并按下式计算：

F=A×L/H

式中F—焦距(mm),A—像场高（mm）

L—物距(mm),H—视场高(mm)

摄取固定监视目标时，可用定焦距镜头；当视距较小而视角较大时，可用广角镜头；当视距较大时，宜选用望远镜头；当需要改变监视目标的观察视角或视角范围较大时，宜选用变焦距镜头 。当监视目标照度有变化时，应采用光圈可调镜头。

③摄像机的选择

摄像机选用体积小、重量轻、便于现场安装与检修的电荷耦合CCD型摄像机，固定摄像机在特定部位上的支承装置，可采用摄像机托架或云台；

当一台摄像机需要监视多个不同方向的场景时，应配置自动调焦装置和遥控电动云台。摄像机需要隐蔽时，可设置在天花板或墙壁内，镜头可采用针孔或棱镜镜头。

④摄像机的设置位置、摄像方向及照明条件

摄像机宜安装在监视目标附近不宜受外界损伤的地方，安装位置不应影响现场设备运行和人员正常活动。

⑤摄像机安装前应按下列要求进行检查：

将摄像机逐个通电进行检测和粗调,在摄像机处于正常工作状态后,方可安装。

检查云台的水平、垂直转动角度,并根据设计要求定准云台转动起点方位。

⑥在搬动、架设摄像机过程中,不得打开镜头盖。

⑦在高压带电设备附近架设摄像机时,应根据带电设备的要求,确定安全距离。

⑧摄像装置的安装应牢靠、稳固。

(2)监控室。

①监控室的环境要求

监控室的使用面积根据设备容量确定。

监控室温度应宜为16～30℃，相对湿度宜为30%～75%。

②监控室应能提供的功能

能提供系统设备所需的电源。

③监控室内设备安置及管线布设

系统的运行和控制功能操作在操作台上进行，机架背面和侧面距离墙的净距应大于0.8M。

④机架安装应符合下列规定：

机架安装位置应符合设计要求,当有困难时可根据电缆地槽和接线盒位置作适当调整。

⑤控制台安装应符合下列规定：

控制台位置应符合设计要求。

⑥监控室内电缆的敷设应符合下列要求：

采用架槽时,架槽宜每隔一定距离留出出线口。电缆由出线口从机架上方引人,在引入机架时,应成捆绑扎。

⑦在敷设的电缆两端应留适度余量,并标示明显的永久性标记。

⑧各种电缆和控制线插头的装设应符合产品生产厂家的要求。

d.供电与接地

(1)系统抗干扰措施

系统的供电及接地好坏直接影响系统的稳定性和抗干扰能力,总的思路是消除或减弱干扰,切断干扰的传输途径,提高传输途径对干扰的衰减作用,具体措施是：

接地

整个系统采用单点接地,接地母线采用铜质线,采用联合接地系统,接地电阻不得大于0.50(以最终设计为准)。为了保证整个系统采用单点接地,在工程实施中做到视频信号传输过程中每路信号之间严格隔离、单独供电,信号共地集中在中心机房。由于接地措施的科学合理,有力地保证了系统的抗干扰性能。

供电

安全防范系统的供电方式只有两种：一种是集中供电方式即电源都引自一处,另一种是分布式供电。

(2)抗干扰设计

由于建筑物内的电气环境比较复杂,容易形成各种干扰源,如果施工过程中未采取恰当的防范措施。

从安防系统的原理分析中,如果电源线上耦合高频噪声,即使视频电缆的屏蔽电缆的屏蔽再好,也会将噪声送至监视器,因此摄像机的供电电源线最好也要屏蔽。

(3)防雷设计

安全防范系统采用集成微电子设备,设备的耐过压、耐过流的水平下降,对雷电(包括感应雷及操作过电压)浪涌的承受能力下降。

接地系统。

依据国标及部标推荐的综合接地的原则。如下图所示

供电系统防雷配置示意图

信号系统的防雷及其设备配置。

随着设备的高度集成化,用于系统的微电子设备不断增多,控制单元与接口的连接,使得控制终端与设备之间具有大量的数据线、控制线路,由于它们传输的电平低、速率高,对雷电浪涌十分脆弱,因此特别设计有效的保护系统是必要的。

①球型摄像机至视频矩阵箱进行视频连接的同轴电缆两端采用一对复合视频信号防雷保护器。

②室外球型摄像机至控制主机进行RS485控制信号连接的屏蔽双绞线两端采用一对2线RS485信号防雷保护器。

③室外球型摄像机至控制中心进行220VAC电源连接的电源线两端采用一对电源、防雷保护器。

④室外球型摄像机至控制中心的电源线与信号/视频线分别用金属导管埋地铺设并接地。

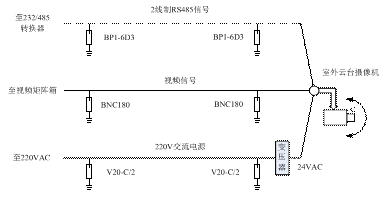

⑤室外云台摄像机防雷示意如下图所示。

室外云台摄像机防雷示意图

e.其他要求

(1)分线箱暗敷时一般应预留墙洞。墙洞大小按分线箱尺寸留有一定余量：上下边增加20~3Omm,左右增加10~20mm。底边高度距地0.5~1.Om。

(2)过路箱一般作暗配线时电缆管线的转接或接续用,箱内不应有其他管线穿过。

(3)探测信号传输线、图像声音复合传输线不得与照明线、电力线同线槽、同出线盒、同连接箱安装。

f.系统调试及验收

(1)系统调试。调试工作由系统供货商负责,施工单位配合。

①一般要求。

电视监控系统调试应在建筑物内装修和系统施工结束后进行。

②调试前的准备工作。

电源检测：接通控制台总电源开关,检测交流电源、电压；检查稳压电源上电压表读数；合上分电源开关,检测各输出端电压,直流输出极性等,确认元误后,再给每一回路通电。

③摄像机的调试。

接通控制台、监视器电源开关,若设备指示灯亮,即可闭合摄像机电源,监视器屏幕上便会显示图像。

④云台的调试。

遥控云台,使其上下、左右转动到位,若转动过程中元噪声(噪声应小于50dB)、无抖动现象、电动机不发热,则视为正常。

(2)系统的工程验收。

①一般规定：

系统的工程验收应由工程的设计、施工、建设(监理)单位和本地区的系统管理部门的代表组成验收小组,按竣工图进行。验收时应做好记录,签署验收证书,并应立卷、归档。

②系统的工程施工质量。

系统的工程施工质量应按施工要求进行验收,检查的项目和内容应符合表所列的规定。

施工质量检查项目和内容

主观评价项目

系统质量主观评价的方法和要求应符合下列规定：主观评价应在摄像机标准照度下进行；主观评价应采用符合国家标准的监视器。

(3)系统的使用。

①前端设备的使用与维护。

摄像机、镜头在使用中应注意以下要点：

操作云台旋转时,不能将摄像机停留在逆光摄像处；

②传输线路的检查与维护。

使用者要经常检查电缆接头是否接触良好,特别是一座楼的最高层和最底层。

③终端设备的使用及维护。

终端设备的使用。

视频分配器

时间、日期、地址发生器

录像机

视频时序切换器

同步信号发生器

多画面分割器

控制键盘
