监控系统工程电缆桥架及金属线槽安装


1)桥架及线槽由厂家按要求加工好后,按照规定的时间进场,并经现场专业人员会同监理检验合格后方可使用。
2)作业条件:桥架及线槽的安装,在其安装部位的装修工程完成后,即可进行。吊顶内桥架安装应在吊顶之前进行。
3)工艺流程:设备进场检查→弹线定位→支、吊架安装→桥架及金属线槽的安装与调整→保护地线安装。

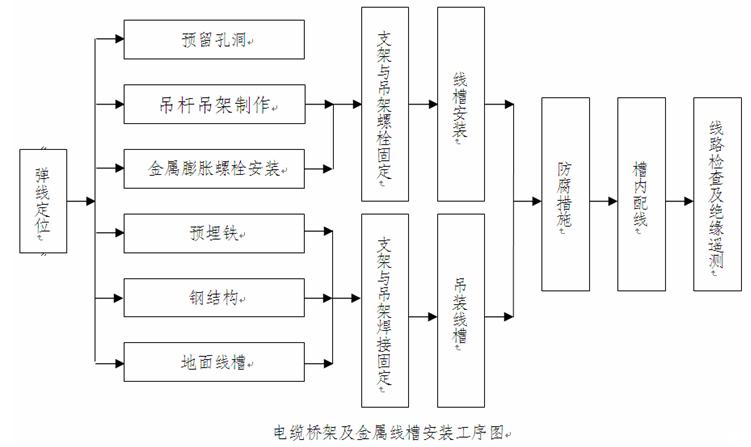

4)安装工序如下图所示。

5)线槽安装应按图纸要求先行放线,以便确定线盒位置和线槽合理走向,作出标记,再以土建标高线为基准确定标高,然后在将线槽进行组装就位,调整固定。
6)电线槽以1.25~1.5m的间距支撑于墙上或悬挂在顶板上,并敷设保持垂直和水平。
7)金属线槽内敷设的导线或电缆不应有接头,接头应在接线箱内。垂直、倾斜或槽口向下敷设金属线槽时,应有防止导线或电缆移动的措施。金属线槽的连接不得在穿过楼板或墙壁等处进行。
8)电线管与电线槽连接使用镀锌的连接管箍或黄铜套筒。
9)线槽安装要求。
a.线槽的接口应平整,接缝处应紧密平直,槽盖盖上后应平整无翘角,出线口位置正确,不容许将穿过墙壁的线槽与墙上的孔洞一起抹死。
b.线槽进行交叉、转弯、丁字连接时,应采用单通、二通、三通、四通、或平面二通、平面三通等进行变通连接,导线接头处应设置接线盒或将导线接头放在电气器具内。
c.线槽与盒、箱、柜等连接时,进线和出线口等处应采用抱脚连接,并用螺丝紧固,末端应加装封堵。建筑物的表面如有坡度时,线槽应随其坡度变化。待线槽全部敷设完毕后,应在配线之前进行调整检查。确认合格后,再进行槽内配线。
d.线槽经过建筑物的变形缝时,线槽本身应断开,槽内用内连接板搭接,不需固定,保护地线和槽内导线均应留有补偿余量。
e.敷设在竖井、吊顶、通道、夹层及设备层等处的线槽应符合《高层民用建筑设计防火规范》(GB50045-1995)的有关防火要求。
10)电缆托盘水平敷设时的距地高度一般不低于2.5m,垂直敷设时不低于1.8m,低于上述高度时应加金属盖板保护,但敷设在电气专用房间内除外。
11)电缆托盘敷设时,其层间距离一般为:控制电缆间不小于0.2m,弱电电缆与电力电缆间不小于0.5m,如有屏蔽盖板可减少到0.3m,桥架上部距顶棚或其他障碍物不小于0.3m。
12)线槽连接必须用配套的连接件连接,所有螺丝必须有平垫、弹簧垫,螺栓应紧固,螺母应在外侧(监理应该检查是否把螺母装在了里侧),接头处的牢固度必须能满足安装负荷的承重力。线槽与线槽间连接必须有接地专用连接片(这一点往往被忽略,而代之以跳线),保证有良好的接地保护,所有安装线槽不允许有毛刺、毛边。
13)电缆线槽与各种管道平行或交叉,其最小净距应符合下表的规定。
电缆线槽与各种管道平行或交叉的最小净距

管道类别

平行净距(m)

交叉净距(m)

一般工艺管道

0.4

0.3

具有腐蚀性液体或气体管道

0.5

0.5

热力管道

有保温层

0.5

0.5

无保温层

1.00

1.00

14)电缆线槽不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方,否则应采取防腐隔热措施。
15)支架的安装好坏决定线槽安装质量的好坏,所有吊杆件要先调正,安装吊杆的直径必须满足线槽的承载负荷,膨胀管一定要用相应的钻头去打孔,且必须膨胀。所有附件需经热镀锌处理。
16)所有安装线槽的水平或垂直度,允许偏差不应超过5mm,横平竖直。
17)待线槽检查调整合格后,按照各线槽的用途进行防火处理和刷色标漆。
18)线槽内敷设的导线按回路绑扎成束(这一点往往被忽略),排放整齐,侧装和倒挂的线槽内加用绑线,将各束捆扎后,压在线槽的固定螺丝上,以防导线下垂。
19)当暗装线槽敷设在现浇混凝土楼板内,楼板厚度不应小于20Omm;当敷设在楼板垫层内时,垫层的厚度不应小于70mm,并避免与其他管路相互交叉。
20)同路径无防干扰要求的线路可敷设于同一线槽内。但同一线槽内的绝缘导线和电缆都应具有与最高标称电压回路绝缘相同的绝缘等级。强、弱电线路分槽敷设,两种线路交叉处分线盒内应设置屏蔽分线板。
