监控系统工程主要设备安装
a.管路敷设
电视监控系统的管路敷设一般要求可参见弱电系统线槽和管路敷设章节,特殊要求主要有：
(1)分线箱暗敷时一般应预留墙洞。墙洞大小按分线箱尺寸留有一定余量,上下边增加20~30mm,左右增加10~20mm。底边高度距地。-5~1.om。
(2)过路箱一般用作暗配线时电缆管线的转接或接续用,箱内不应有其他管线穿过。
b.缆线敷设
电视监控系统的缆线敷设一般要求可参见弱电系统缆线敷设章节,特殊要求主要有：
(1)探测信号传输线、图像声音复合传输线不得与照明线、电力线同线槽、同出线盒、同连接箱安装。
(2)系统的功能遥控信号采用多芯线直接传输的方法,可将遥控信号进行数据编码,以一线多传的总线方式传输。
c.设备安装
(1)摄像机的安装。
①摄像机照度要求
根据监视目标的照度，选择不同灵敏度的摄像机。监视目标的最低环境照度应高于摄像机最低照度的10倍。
②摄像机镜头的选择：
镜头的选择根据场所对镜头焦距和光圈的要求决定。
镜头的焦距可根据场所大小和镜头与监视目标的距离确定，并按下式计算：
      F=A×L/H
式中 F—焦距(mm),A—像场高（mm）
     L—物距(mm),H—视场高 (mm)
摄取固定监视目标时，可用定焦距镜头；当视距较小而视角较大时，可用广角镜头；当视距较大时，宜选用望远镜头；当需要改变监视目标的观察视角或视角范围较大时，宜选用变焦距镜头 。当监视目标照度有变化时，应采用光圈可调镜头。
③摄像机的选择
 摄像机选用体积小、重量轻、便于现场安装与检修的电荷耦合CCD型摄像机，固定摄像机在特定部位上的支承装置，可采用摄像机托架或云台；
④摄像机的设置位置、摄像方向及照明条件
 摄像机镜头应避免强光直射，保证摄像管靶面不受损害。镜头视场内，不得有遮挡监视目标的物体。
⑤摄像机安装前应按下列要求进行检查：
 将摄像机逐个通电进行检测和粗调,在摄像机处于正常工作状态后,方可安装。
 检查摄像机座与支架或云台的安装尺寸。
⑥在搬动、架设摄像机过程中,不得打开镜头盖。
⑦在高压带电设备附近架设摄像机时,应根据带电设备的要求,确定安全距离。
 (2)监控室。
①监控室的环境要求
 监控室的使用面积根据设备容量确定，宜为12-50M。
②监控室应能提供的功能
 能提供系统设备所需的电源。
 时间、编码等字符显示。
③监控室内设备安置及管线布设
 系统的运行和控制功能操作在操作台上进行，操作台面与墙的净距应大于1.2M；侧面与墙或其他设备的净距，在主要走道应大于1.5M，次要走道应0.8M。机架背面和侧面距离墙的净距应大于0.8M。在本方案中，控制台的大小应考虑二期城市网监控的装机容量。
④机架安装应符合下列规定：
 机架安装位置应符合设计要求,当有困难时可根据电缆地槽和接线盒位置作适当调整。
 机架的底座应与地面固定。
 机架内的设备、部件的安装,应在机架定位完毕并加固后进行,安装在机架内的设备应牢固、端正。
⑤控制台安装应符合下列规定：
 台内接插件和设备接触应可靠,安装应牢固；内部接线应符合设计要求,无扭曲脱落现象。
⑥监控室内电缆的敷设应符合下列要求：
 采用架槽时,架槽宜每隔一定距离留出出线口。电缆由出线口从机架上方引人,在引入机架时,应成捆绑扎。
⑦在敷设的电缆两端应留适度余量,并标示明显的永久性标记。
⑧各种电缆和控制线插头的装设应符合产品生产厂家的要求。
⑨引入、引出房屋的电缆,在出入口处应加装防水罩。向上引人、引出的电缆,在出入口处还应做滴水弯,其弯度不得小于电缆的最小弯曲半径。电缆沿墙上下引人、引出时应设支持物,电缆应固定(绑扎〉在支持物上,支持物的间隔距离不宜大于1m。
d.供电与接地
(1)系统抗干扰措施
系统的供电及接地好坏直接影响系统的稳定性和抗干扰能力,总的思路是消除或减弱干扰,切断干扰的传输途径,提高传输途径对干扰的衰减作用,具体措施是：
 接地
整个系统采用单点接地,接地母线采用铜质线,采用联合接地系统,接地电阻不得大于0.50(以最终设计为准)。
供电

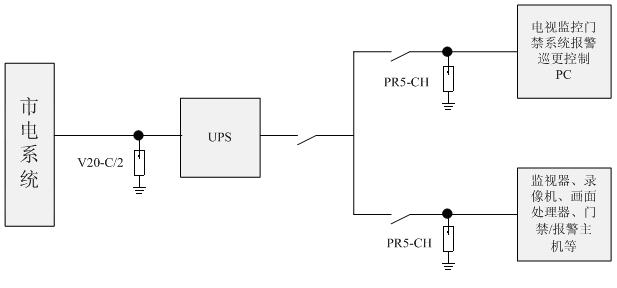

由于UPS的逆变器和输出总是处于接通状态,对电源有滤波及稳压、调压作用,具有高效、可靠及优越的电源保护功能等优点。
 可维护性
除了选用的设备具有良好的可维护性外,工程实施中也应当充分考虑系统的易维护性。系统中在配电竖井都设置了视频电缆和控制电缆的转接接线箱,以方便今后的测试维修；由于控制中心机房中视频线、控制线、电源线多达数百根,需要对每根线缆用标有数码的套管逐一编号。
(2)抗干扰设计
由于建筑物内的电气环境比较复杂,容易形成各种干扰源,如果施工过程中未采取恰当的防范措施,各种干扰就会通过传输线缆进入安全防范系统,造成视频图像质量下降、系统控制失灵、运行不稳定等现象。因此研究安全防范系统干扰源的性质,了解其对安防系统的影响方式,以便采取措施解决干扰问题,对提高安全防范系统工程质量,确保系统的稳定运行非常有益。
 (3)防雷设计
安全防范系统采用集成微电子设备,设备的耐过压、耐过流的水平下降,对雷电(包括感应雷及操作过电压)浪涌的承受能力下降。感应雷侵入用电设备及计算机网络系统的途径主要有四个方面：交流电源380、220V电源线引人；信号传输通道引人；地电位反击及空间雷闪电磁脉冲(LEMP)等。为了确保机房设备及电脑网络系统稳定可靠运行,以及保证控制中心工作人员有安全的工作环境,根据我国及国际有关规范规定,提出本防雷方案。

 信号系统的防雷及其设备配置。
①球型摄像机至视频矩阵箱进行视频连接的同轴电缆两端采用一对复合视频信号防雷保护器。
②室外球型摄像机至控制主机进行RS485控制信号连接的屏蔽双绞线两端采用一对2线RS485信号防雷保护器。
③室外球型摄像机至控制中心进行220VAC电源连接的电源线两端采用一对电源、防雷保护器。
 使用防雷器注意事项。
①防雷保护器必须通过接地端以尽可能短的路径接地。

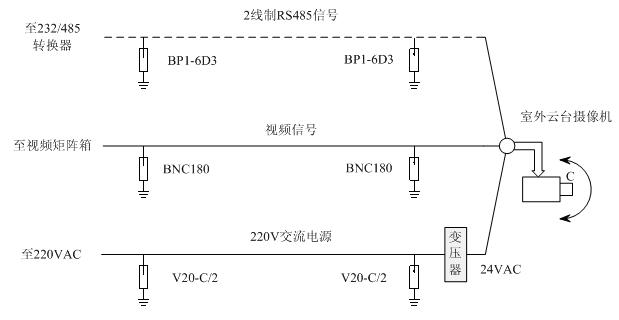

⑤室外云台摄像机防雷示意如下图所示。

防雷工程参考设备表

 建设(监理)单位应对隐蔽工程进行随工验收,凡经过检验合格的办理验收签证,在进行竣工验收时,可不再进行检验。
③系统的主观质量评价。
 系统的主观质量评价应符合下列规定：图像质量的主观评价采用五级损伤标准。如前所述,五级损伤标准见下表；图像和伴音(包括调频广播声音)质量损伤的主观评价项目如下表所示。

入侵探测器的安装
(1)入侵探测器(以下简称探测器)安装前,要通电检查其工作状况,并作好记录。
(2)探测器的安装应符合《电气装置安装施工及验收规范》的要求。
(3)探测器的安装应按设计要求及设计图纸进行。
(4)室内被动红外探测器的安装应满足下列要求：
 壁挂式被动红外探测器,应安装在与可能入侵方向成90。角的方位,高度为2.2m左右,并视防范具体情况确定探测器与墙壁的倾角。
 吸顶式被动红外探测器,一般安装在重点防范部位上方附近的天花板上,必须水平安装。
 楼道式被动红外探测器,必须安装在楼道终端,视场沿楼道走向,高度为2.2m左右。
 被动红外探测器一定要安装牢固,不允许安装在暖气片、电加热器、火炉等热源正上方；不准正对空调机、换气扇等物体；不准正对防范区内运动和可能运动的物体。防止光线直射探测器,探测器正前方不准有遮挡物。
(5)主动红外探测器的安装应满足下列要求：
 安装牢固,发射机与接收机对准,使探测效果最佳。
 发射机与接收机之间不能有可能遮挡物,如：风吹树摇的遮挡等。
 利用反射镜辅助警戒时,警戒距离应较对射时警戒距离要缩短。
 安装过程中注意保护透镜,如有灰尘可用镜头纸擦干净。
 (6)声控一振动双技术玻璃破碎探测器的安装应满足下列要求：
 探测器必须牢固地安装在玻璃附近的墙壁上或天花板上。
 不能安装在被保护玻璃上方的窗帘盒上方。
 安装后应用玻璃破碎仿真器精心调节灵敏度。
(8)磁开关探测器的安装应满足下列要求：
 磁开关探测器应牢固地安装在被警戒的门、窗上,距门、窗拉手边的距离不大于150mm
 舌簧管安装在固定的门、窗框上,磁铁安装在活动门、窗上,两者对准,间距在5mm左右为宜。
 安装磁开关探测器(特别是暗装式磁开关)时,要避免猛烈冲击,以防舌簧管破裂。
d.报警控制器的安装
(1)报警控制器的安装应符合《电气装置工程施工及验收规范》的要求。
(2)报警控制器安装在墙上时,其底边距地板面高度不应小于1.5m,正面应有足够的活动空间。
(3)报警控制器必须安装牢固、端正。安装在松质墙上时,应采取加固措施。
 导线引入线管时,在进线管处应封堵。
(5)报警控制器应牢固接地,接地电阻值应小于40(本工程采用联合接地装置,接地电阻值应小于10)。接地应有明显标志。
e.报警系统的调试
(1)一般要求。
 报警系统的调试,应在建筑物内装修和系统施工结束后进行。
 (2)调试。
①调试开始前应先检查线路,对错接、断路、短路、虚焊等进行有效处理。
门禁考勤系统安装与调试
1)门禁控制系统安装示意图

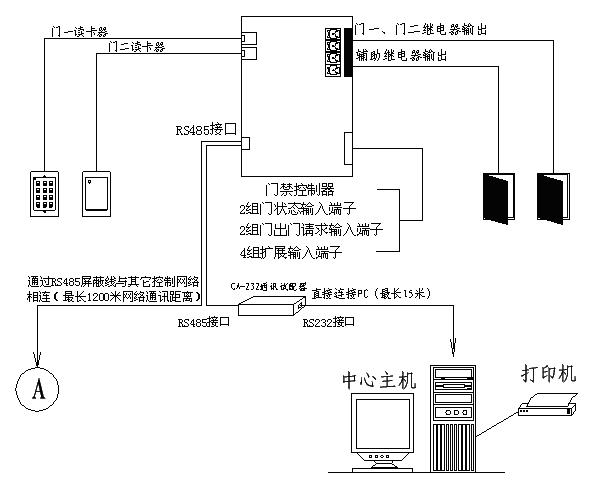

2)门禁控制器接线示意图
