红外对射安装详细步骤分享

北京红外对射

      红外对射的安装方法详解

        一、红外对射探测器的安装比起被动红外探测器而言,难度要大一点,但也只是略微复杂而已。但是只要您对接线方式、位置确定、调试应该有足够的了解,并参照说明书谨慎进行,相信不会有问题。

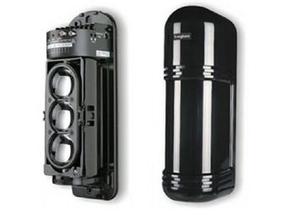

   红外对射探测器主要由防护盖、安装座、防拆开关、红外透光片、电路板、界线座、调整开关、外壳等组成,并没有想象的复杂。我们在安装前,最好能按照设计图用铅笔或其他工具实现画好安装的位置(或把红外对射探测器放在安装地勾画出轮廓),再用水平仪或其他工具确定安装位置,保证安装的精度和美观。

       红外对射探测器的安装方式

      ① 支柱式安装:比较流行的支柱有圆形和方形两种,早期比较流行的是圆形截面支柱,现在的情况正好反过来了,方形支柱在工程界越来越流行。主要是探测器安装在方形支柱上没有转动、不易移动。除此以外,有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。在工种上的另外一种做法是选用角钢作为支柱,如果不能保证走线有效地穿管暗敷,让线路裸露在空中,这种方法是不能取的。

   支柱的形状可以是"1"字形、"z"字形或者弯曲的,由建筑物的特点及防盗要求而定,关键点在于支柱的固定必须坚固牢实,没有移位或摇晃,以利于安装和设防、减少误报。

   ② 墙壁式安装:现在防盗市场上处于技术前沿的主动红外线探测器制造商,能够提供水平180°全方位转角,仰俯20°以上转角的红外线探测器,如aleph主动红外线探测器ha、abt、abf系列产品,可以支持探头在建筑物外壁或围墙、栅栏上直接安装。

        红外对射探测器安装的一般原则

    设置在通道上的探测器,其主要功能式防备人的非法通行,为了防止宠物、小动物等引起误报,探头的位置一般应距离地面50 m以上。遮光时间应调整到较快的位置上,对非法入侵作出快速反应。

    设置在围墙上的探测器,其主要功能是防备人为的恶意翻越,顶上安装和侧面安装两种均可。

       顶上安装的探测器,探头的位置应高出栅栏,围墙顶部25 m,以减少在墙上活动的小鸟、小猫等引起误报。四光束探测器的防误报能力比双光束强,双光束又比单光束强。

    侧面安装则是将探头安装在栅栏,围墙靠近顶部的侧面,一般是作墙壁式安装,安装于外侧的居多。这种方式能避开小鸟、小猫的活动干扰。

    每一种方式都又他们自己的优点或缺陷,工程商对每一种安装方式都又他们自己的偏爱。用户应根据自己建筑物的特点和防盗要求加以选用。

     红外对射安装特别提醒

     1.线路绝对不能明敷,必须穿管暗设,这是探测器工作安全性的最起码的要求。

    2.安装在围墙上的探测器,其射线距墙沿的最远水平距离不能大于30 m,这一点在围墙以弧形拐弯的地方需特别注意。

    3.配线接好后,请用万用表的电阻档测试探头的电源端①、②端子,确定没有短路故障后方可接通电源进行调试。

      红外对射的接线方法

    电源按正负极性接入,你可以把所有的有线探测器报警输出部分看成一个开关,一般有3个接线端子com(公共)/n.c(常闭)/n.o(常开),我们经常用到的是com和n.c,接报警主机的报警报警输入端。如果报警主机有防破坏线尾电阻,线尾电阻一定要接在探测器上,不要接在主机一端,否则会失去防破坏功能。

   有线报警主机带的电阻称为“线尾电阻”,顾名思义要接在线路的尾端,即:探测器上。起防破坏功能,短路、断路都会报警。千万不要直接接在主机上,否则,厂家不如焊在线路板上了。很多初学者会犯类似的错误。希望引起注意。

    红外对射探测器的工程调试

     (一)投光器光轴调整

    打开探头的外罩,把眼睛对准瞄准器,观察瞄准器内影响的情况,探头的光学镜片可以直接用手在180°范围内左右调整,用螺丝刀调节镜片下方的上下调整螺丝,镜片系统有上下12°的调整范围,反复调整使瞄准器中对方探测器的影响落入中央位置。

    在调整过程中注意不要遮住了光轴,以免影响调整工作。

    投光器光轴的调整对防区的感度性能影响很大,请一定要按照正确步骤仔细反复调整。

     (二)受光器光轴调整

    第一步:按照"投光器光轴调整"一样的方法对受光器的光轴进行初步调整。此时受光器上红色警戒指示灯熄灭,绿色指示灯长亮,而且无闪烁现象,表示套头光轴重合正常,投光器、受光器功能正常。

    第二步:受光器上有两个小孔,上面分别标有"+"和"-",用于测试受光器所感受的红外线强度,其值用电压来表示,称为感光电压。将万用表的测试表笔(红"+"、黑"-")插入测量受光器的感光电压。反复调整镜片系统使感光电压值达到最大值。这样探头的工作状态达到了最佳状态。

    注意事项:四光束探测器有两组光学系统,需要分别遮住受光器的上、下镜片,调整至上、下感光电压值一致为止。较古老的四光束探测器两组光学系统是分开调节,由于涉及到发射器和接受器两个探头共四个光学系统的相对应关系,调节起来相当困难,需要特别仔细调节,处理不当就会出现误报或者防护死区。abf四光束探测器已把两个部分整合为一体调节,工程施工容易多了。

     (三)遮光时间调整

    在受光器上设有遮光时间调节钮,一般探头的遮光时间在50m/s ~ 500m/s间可调,探头在出厂时,工厂里将探头的遮光时间调节到一个标准位置上,在通常情况下,这个位置是一种比较适中的状态,都考虑了环境情况和探头自身的特点,所以没有特殊的原因,也无须调节遮光时间。如果因设防的原因需要调节遮光时间,以适应环境的变化。一般而言,遮光时间短,探头敏感性就快,但对于像飘落的树叶、飞过的小鸟等的敏感度也强,误报警的可能性增多。遮光时间长,探头的敏感性降低,漏报的可能性增多。工程师应根据设防的实际需要调整遮光的时间。

      红外对射探测器与报警主机的连接

     探头设定后,将防拆开关接入防区输入回路中,联线完毕,盖上探头的外壳,拧紧紧固螺丝。要求在防盗主机上该防区警示灯无闪烁、不点亮,防区无报警指示输出。表示整个防区设置正常。否则,要对线路进行检查,对探头进行重新调试,重新对防区状态进行确定。

      红外对射探测器性能测试

     防区工作状态正常后,应根据设防的要求,用与防范相似的所有可能尺寸,形状的物体,用不同的速度、不同的方式遮挡探头的光轴,在报警现场用无线对讲机与控制中心联系,检验报警情况是否正常,同时要仔细留心报警主机上有没有闪动或不稳定状态。以免给报警系统留下隐患。我们口头上把这个过程称为发炮试验。做发炮试验的目的就是要测试防区能否具有正常报警的能力,测试防区防护的范围是否能达到预定的要求,是否存在防护死区。

       红外对射探测器的日常维护

    探测器在日常工作中,由于长期工作在室外,因此不可避免地受到大气中粉尘、微生物以及雪、霜、雾的作用,长久以往,在探测器的外壁上往往会堆积一层粉尘样的硬壳,在比较潮湿的地方还会长出一层厚厚的藓苔,有时候小鸟也会把排泄物拉到探测器上,这些东西会阻碍红外射线的发射和接受,造成误报警。所以必须每隔一段时间进行维护,通常一个月左右蘸上清洁剂清洗干净每一个探测器的外壳,然后擦干。除了清洁探测器外壳,每隔一个月要做一次发炮实验,检验防盗系统的报警性能。
