什么是无线网桥 无线网桥在监控领域的应用

北京无线网桥

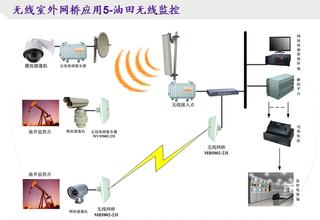

      随着技术的发展,无线宽带网络的技术越来越成熟,在各个领域的应用越来越多,目前,企业内部大型监控系统的建立,已经成为中国大型厂矿企业,公园.名胜景区,道路等信息化建设的重要目标,基于WLAN技术构建的无线监控系统,不仅相对传统监控系统投资成本低,而业拥有无可比拟的技术优势.如组网灵活,支持移动监控.高扩展性等,更使其成为企业建立内部监控系统的首选.无线监控时可选择模拟摄像机或者IP摄像机,如选用模拟摄像机的话则需要加装网络视频服务器。

      什么是网桥

       网桥(Bridge)像一个聪明的中继器。中继器从一个网络电缆里接收信号, 放大它们,将其送入下一个电缆。相比较而言,网桥对从关卡上传下来的信息更敏锐一些。网桥是一种对帧进行转发的技术,根据MAC分区块,可隔离碰撞。网桥将网络的多个网段在数据链路层连接起来。

       网桥也叫桥接器,是连接两个局域网的一种存储/转发设备,它能将一个大的LAN分割为多个网段,或将两个以上的LAN互联为一个逻辑LAN,使LAN上的所有用户都可访问服务器。网桥将两个相似的网络连接起来,并对网络数据的流通进行管理。它工作于数据链路层,不但能扩展网络的距离或范围,而且可提高网络的性能、可靠性和安全性。网络1 和网络2 通过网桥连接后,网桥接收网络1 发送的数据包,检查数据包中的地址,如果地址属于网络1 ,它就将其放弃,相反,如果是网络2 的地址,它就继续发送给网络2.这样可利用网桥隔离信息,将同一个网络号划分成多个网段(属于同一个网络号),隔离出安全网段,防止其他网段内的用户非法访问。由于网络的分段,各网段相对独立(属于同一个网络号),一个网段的故障不会影响到另一个网段的运行。

       什么是无线网桥

       无线网桥顾名思义就是无线网络的桥接,它利用无线传输方式实现在两个或多个网络之间搭起通信的桥梁;无线网桥从通信机制上分为电路型网桥和数据型网桥。电路型网桥无线传输机制采用PDH/SDH微波传输原理,接口协议采用桥接原理实现,具有数据速率稳定,传输时延小的特点,适用于多媒体需求的融合网络解决方案,适用于作为3G/4G移动通信基站的互联互通。

        数据型网桥采用IP传输机制,接口协议采用桥接原理实现,具有组网灵活,成本低廉的特征,适合于网络数据传输和低等级监控类图像传输,广泛应用于各种基于纯IP构架的数据网络解决方案。

       无线网桥和微波传输区别。

       1、从频率上面来分无线网桥现在申请的只有两个频段一个就是2.4G另外一个就是5.8G,而我们提到的微波产品频段比较多了,微波是指频率为300MHz-300GHz范围内的无线电波。实际上这个无线网桥也在微波的频段范围之内了,只是给它起了个很好的名字了。

       2、传输距离不同,无线网桥的传输距离很短的了,一般都在3-5公里的路程了,而微波产品传输的距离就比较长了,这个需要根据实际的情况下来定的了,一般在设计一跳链路的时候都需要事先勘测或者测试的,比如有30公里的,50公里的,也有很短的1公里的,这个根据天线的大小和你选择的频段的不同来分的。

       3、绕射功能不同的了,微波基本上没有绕射功能了,频率越高绕射功能就越弱了,所以在我们的微波工程案例中很远的距离就需要一个微波中继器,也就是微波接力,这里说到绕射功能,2.4G的无线网桥有一定的绕射功能了,比如你在一个房间里面放置了无线网桥,在另外一个房间里都可以收到信号,信号只是减弱了一些。而我们提到的微波需要直视方式,就是说短距离的通过我们的肉眼可以看见的,或者长距离的通过一定的仪器仪表可以看到的,比如说可以通过望远镜能够看见的。

       4、设置方法不同,这个基本上差不多的,现在的设备都基本上是傻瓜式的了,大部分厂家在出厂的时候都做过了最简单的设置,只要其他条件都具备了,在上面设置一两个参数就可以通的了,这个不是很难的。

       5、用处不同,用处基本上差不多的了,都可以传输视频、音频以及数据信号,但是在2.4G的无线网桥可以单独使用,作为一个无线AP来达到无线信号的传输。微波就没有这种功能的了。

       应用

       无线网桥在实际中将如何运用架设,再此推荐几种可采用的架设方案:

       点对点方式

       点对点型(PTP),即“直接传输”。无线网桥设备可用来连接分别位于不同建筑物中两个固定的网络。它们一般由一对桥接器和一对天线组成。两个天线必须相对定向放置,室外的天线与室内的桥接器之间用电缆相连,而桥接器与网络之间则是物理连接。

       中继方式

       即“间接传输”。BC两点之间不可视,但两者之间可以通过一座A楼间接可视。并且AC两点,BA两点之间满足网桥设备通讯的要求。可采用中继方式,A楼作为中继点。BC各放置网桥,定向天线。A点可选方式有:Ⅰ放置一台网桥和一面全向天线,这种方式适合对传输带宽要求不高,距离较近的情况;Ⅱ如果A点采用的是单点对多点型无线网桥可在中心点A的无线网桥上插两块无线网卡,两块无线网卡分别通过馈线接两部天线,两部天线分别指向B网和C网;Ⅲ放置两台网桥和两面定向天线。

       点对多点传输

       由于无线网桥往往由于构建网络时的特殊要求,很难就近找到供电。因此,具有PoE(以太网供电)能力就非常重要,如可以支持802.3af国际标准的以太网供电,可以通过5类线为网桥提供12V的直流电源。一般网桥都可以通过Web方式来进行管理,或者通过SNMP方式管理。它还具有先进的链路完整性检测能力,当其作为AP使用的时候,可以自动检测上联的以太网连接是否工作正常,一旦发现上联线路断线,就会自动断开与其连接的无线工作站,这样被断开的工作站可以及时被发现,并搜寻其他可用的AP,明显地提高了网络连接的可靠性,并且也为及时锁定并排除问题提供了方便。总之随着无线网络的成熟和普及,无线网桥的应用也将会大大普及。

       应用环境

       在无高大障碍(山峰或建筑)的条件下,一对速组网和野外作业的临时组网。其作用距离取决于环境和天线,现7km的点对点微波互连。一对27dbi的定向天线可以实现10km的点对点微波互连。12dbi的定向天线可以实现2km的点对点微波互连;一对只实现到链路层功能的无线网桥是透明网桥,而具有路由等网络层功能、在网络24dbi的定向天线可以实层实现异种网络互联的设备叫无线路由器,也可作为第三层网桥使用。

       无线网桥通常是用于室外,主要用于连接两个网络,使用无线网桥不可能只使用一个,点对点必需两个以上,而AP可以单独使用。无线网桥功率大,传输距离远(最大可达约50km),抗干扰能力强等,不自带天线,一般配备抛物面天线实现长距离的点对点连接。

       现在市面上已经出现了802.11n的无线网桥,传输速率可达到300Mbps以上。不过由于各种因素的影响,实际速率远远低于商家标榜的数值。但相对于11g的速率的确提高了很多,这也使得我们要求高带宽,高传输速率成为可能。随着技术的不断发展,相信有更多的新产品会随着新技术的出现而衍生出来 。
