电梯监控电缆的选择与安装

北京电梯监控

电梯作为特种设备,有一套完备的由硬软件组成的监控系统,电梯的文明安全运行

其发挥着重要作用,然而现实生活中,电梯监控有些时候也会碰到一些视频干扰的情况,就其造成该现象的因素,会为科技认为主要有以下几个方面:

一、电梯监控电缆的选择

监控在电梯中应用必须考虑其反复上下运动的特殊性,所以随行电缆必须考虑使用机械强度较高抗拉拽的传输电缆,否则会存在电梯干扰现象。

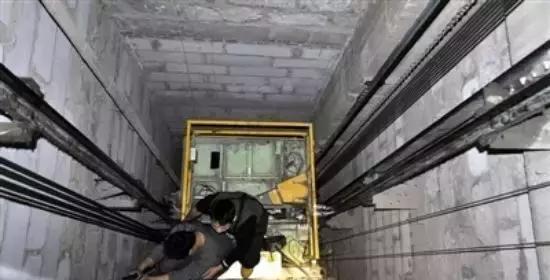

由于电梯井道是个较为封闭的狭窄空间,而且还存在控制、照明、风扇等多个电缆,所以在电梯电缆的选择上会遵循以下原则。

1、满足抗拉强度:电梯电缆中有一半是用来延伸用的,高层电梯最多可达100多米,一百米电缆的自重就是近百公斤,所以电缆必须要有足够的抗拉强度。现如今市场上已有自承式扁平复合电梯监控专用电缆,这种电缆将视频同轴电缆、电源线、数据线和钢绞线复合到一起,做成一根扁平的带状电缆,这样整条电缆的拉力由钢绞线来承受,抗拉强度非常好。

2、良好的电气参数:电缆在随着电梯上下运动的过程中,中间会有一段受重力作用发生弯曲变形,造成电缆的阻抗和分布电容等电气参数发生变化。质量不好的电缆在受力变形时,参数变化大,就会引起阻抗不匹配、视频衰减增大并产生信号反射,这就会导致视频信号信噪比下降,产生视频干扰,所以应尽量选用屏蔽好的、线径粗的视频电缆,以阻止干扰信号“入侵”。

二、电梯监控的布线技巧

电梯监控布线中,大多数是采用电缆捆扎的办法,但有时候其它电缆中交流信号向外泄露,这样干扰信号会耦合进入视频电缆信号中,从而出现视频干扰现象。


这就要求电梯安装/维保人员在进行布线时,尽量缩短视频电缆与其它电缆的平行捆扎长度。有条件的工程,可将视频电缆从电梯竖井中间点固定,从其它通道(电缆竖井)引回主控室,这样可以避免交流声辐射耦合干扰;或者将电梯所用的控制线及照明电缆采用屏蔽线,减少对外辐射,避免视频干扰。

三、电梯的变频调速器干扰

现在的电梯基本上都是采用交流变频调速技术,而变频调速器本身具有很强的高频寄生干扰。

根据相关机构的测试数据,变频调速器辐射带宽为0~10MHz,且干扰信号幅度非常强。0~6MHz的视频基带信号刚好处在其中,干扰信号可以从电源线和空间两种途径侵入视频信号中,影响图像监视效果。这是造成电梯干扰的主要原因,也是不好解决的干扰问题。

四、电源干扰及其它干扰因素

电梯监控中,摄像头电源最好是从主控室直接直流供电,无法直接供电的可从电梯轿箱中照明电源取电。但目前很多电梯厂家的电梯内照明都是荧光灯照明,这一类灯具又都使用了电子镇流器,电子镇流器工作时,则会产生很强的交流寄生干扰输出,也可能造成视频信号的干扰。

综上所述,要想很好的避免视频监控的干扰,可以从电缆选择上,选择衰减系数小、屏蔽性能好、抗拉强度高的视频电缆;合理布线,尽量减少视频电缆与其它电缆的平行捆扎距离,避免干扰信号的耦合;采用机房集中供电,避免电源干扰。
