1. 前言
21世纪是信息时代、网络时代，在这样一个网络经济飞速发展的时代,成功的关键之一就是能够获得及时、准确的信息。任何办公自动化也离不开网络，我们可以实现最大限度的网络资源共享。在当今激烈的竞争环境中，您的网络和其上运行的信息技术系统的容量和性能会影响您的工作。
虽然在整个信息技术系统和连网投资中，布线基础设施通常只占一小部份，但其作为重要网络基础，如果设计和安装得不合理，会引起严重的网络问题，使您无法真正实现您的信息技术战略。而且，当您增加新应用、新用户及为您当前或今后的业务提高网络速度时，由于不充分的布线基础结构会导致明显的负面影响。
结构化布线是为您的信息技术战略作长期的基础性投资。
综合布线系统是一个完整的集成化通讯传输（分布式）系统。它使用符合标准规范的布线部件（配线架、连接器、信息插座、插头、适配器、传输电子器件、电气保护设备和线路管理支持硬件），采用非屏蔽双绞线与光纤混合布线方式，模块化组合压接、以连接大厦内的语音设备、数据设备、电子通讯设备和网络交换设备等，并能使这些设备与外部通讯网络相连接，为大厦的语音、数据及多媒体应用提供实用的、可靠的、灵活的、可扩展的介质通路，最终为本溪广播电视大厦弱电集成系统的信息基础链路的开通使用，提供可靠的保障。
2. 结构化布线系统概述
2.1  结构化布线定义

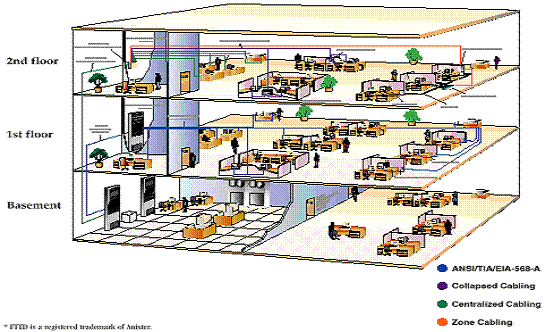

 结构化布线是一种以“标准”为基础的工程方法，它为您设计并安装一个集数据、语音、视频于一体的布线系统。一个适当设计的与安装的结构化布线系统可为您提供指定的性能，并且具有灵活性，在相当一段时间内可以适应增长和变化的需要。另外，一个结构化布线系统可以提供统一、开放的物理布线拓扑结构，能同时支持多种逻辑连网拓扑，用于各种应用，如以太网，令牌环网，ATM或视频传输。一个基于“标准”的结构化布线系统的先期投资将得到许多利益回报，包括延长工作寿命，可预测的性能，管理性和增长性。这些利益可以为您提高效率，改进生产力及降低费用。（结构化布线示意图见下图）

2.2  结构化布线系统的组成
结构化布线系统规定了六种主要的建筑设施：工作区、水平通路、通讯间、主干通路、设备室和建筑物入口设备。
1. 工作区 (Work Area ):
2. 水平通路 (Horizontal Pathways)
3. 通讯间 (Telecommunications Closet)
4. 主干通路 (Backbone Pathways)
5. 设备室 (Equipment Room)
6. 入口设备 (Entrance Facility)
3. 系统设计原则
结构化综合布线系统是为了发展需求而特别设计的一套布线系统，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，方便地在中组成一套标准、灵活、开放的布线系统。
1、实用性
布线系统实施后，能满足现在通信技术的应用和未来通信技术的发展，即在系统中能实现语音通信、数据通信、图像通信以及多媒体信息的通信。
2、灵活性
布线系统能满足灵活应用的要求，即在任何一个信息插座上都能连接不同类型的终端设备，如个人计算机、可视语音、双音频语音、可视图文终端、G3或G4类传真机等等。
3、扩充性
布线系统是可以扩充的，以便将来技术更新和有更大发展时，很容易将设备扩充进去。
4、可管理化
本布线系统为模块化系统，布线系统中，除去敷设在建筑物内的铜芯或光缆外，其余所有的接插件都是积木式的标准件，以方便维护人员的管理和使用。
5、经济性
    此系统的经济性从两个方面来考虑：（1）为保证系统的整体性及性能稳定，本系统主要设备及器材均采用进口产品。（2）布线系统的应用，可以降低用户重新布局或设备搬迁的费用，并节省了搬迁的时间。还可减低日后维护系统的费用。
6、可靠性
在布线系统中，充分的考虑了系统的容错设计，在系统的主要干路上增加了预留空间。例如建筑物内的数据信息传输通路（千兆网主干），我公司考虑布设多模的室内光纤，以保证避免系统的中断。
7、安全性
设计中充分考虑系统的安全性，电缆的布放及设备间、管理间的选取充分做到防火、防水、防破坏等措施，其中设备间的设备应做好接地，以防止被雷击
8、统一性
此计算机布线系统包括数据及语音信息两个方面。其中的数据信息传输与网络设计方案有机结合
4. 系统设计依据
（一）、设计标准
ANSI EIA/TIA 568A 商业大楼通讯布线标准
ANSI EIA/TIA 569 商业大楼通讯通路与空间标准
ANSI EIA/TIA 606 商业大楼通讯基础设施管理标准
ISO/IEC 11801 商用建筑电信布线标准
EIA/TIA TSB-67 非屏蔽双绞线端到端系统性能测试
IEEE 802.3u 100BASE-T
IEEE 802.5 Token Ring
IEEE 802.6 FDDI/CDDI/TPDDI
（二）、设计规范
《建筑及建筑群综合布线系统工程设计规范》GB50311-2000
《建筑及建筑群综合布线系统工程验收规范》GB50312-2000
《城市住宅区和电话通信设施设计标准》
《弱电系统初步设计方案提议》
《民用建筑电气设计规范》JGJ/T1-92
《电气装置安装工程施工及验收规范》GBJ232-90/92
《工业企业通信设计规范》BGJ42-81
《工业企业通信接地设计规范》BGJ79-85
《市内电信网光纤数字传输系统工程设计暂行技术规定》YDJ13-88
《智能建筑设计标准》EBD-0310-95
5. 系统设计方案
5.1  系统概述
建设一套综合布线系统，假日酒店内共布设511个语音信息点和332个数据信息点，整个布线系统要求呈星型拓朴结构，且数据传输主干为万兆，到桌面为千兆。（后附信息点分布表）
通过对网络布线系统的需求进行认真分析，反复研究，我单位对计算机网络布线系统提出一套初步的设计方案。
结构化网络布线系统是网络系统构成的最底层平台，也是网络构成中最重要的部分。因为在常规情况下网络的故障70％出现在线路上。根据国际标准EIA/TIA568A的规定综合布线系统由六个子系统构成：
工作区(WorkArea)
工作区是指从信息出口到终端设备之间所包括的各种布线设备，常用终端设备是计算机、电话等；
水平子系统(HorizontalCabling)
实现信息插座和管理子系统(配线架)间的连接，包括信息插座、水平传输介质和端接水平线的配线架。常用信息插座为RJ45，传输介质为屏蔽、非屏蔽8芯双绞线或光纤。
主干线子系统(BackboneCabling)
实现计算机设备，程控交换机(PBX)，监控中心与各管理子系统间的连接，也实现楼与楼之间的连接，常用介质是多对数双绞线电缆或光缆。
配线间子系统(TelecommunicationsCloset)
它是水平系统的终端，可以包括用于连接主干的跳线架和用于本地的电信设备。
管理子系统(EquipmentRoom)
主要是放置计算机系统设备，网络集散器(HUB)，程控交换机设备等。
建筑物子系统(EntranceFacilities)
包括线缆、连接设备、保护设备以及其他用于与室外连接的设备等。
5.2系统设计
系统简述:本方案采用二级星型拓扑结构：
数据传输采用室外多芯单模铠装光缆直埋引入内(或与其它子系统共用地沟),具体由电信部门负责，引至讯井的主配线间相连。
楼内第一级为讯井的主配线间与各楼层配线间数据传输采用室内六芯多模光纤，语音传输采用25对三类大对数电缆，数据垂直主干为传输能力为万兆带宽；
楼内第二级各楼层配线架与房间语音和数据连接采用六类双绞线。数据水平为传输能力为千兆带宽
新建的主讯间的主配线间在地下一层楼。
在本次工程中，中心节点设在主机房，作为网络中心。
5.2.1  工作区子系统
工作区子系统中的信息插座分为：
 RJ45信息插座：全部采用非屏蔽RJ-45模块；
 插座必须能防尘和避免意外损坏；插座面板要求向下倾斜45度。
 在各种用户使用的终端插座上应采用不同的颜色和图标来标示不同用途的信息插座，以方便用户使用。
由于各楼的职能不同，其内部的信息处理有事务性的，教学性的，服务性的，有些信息可能是多媒体的，大部分的信息传输都可在100兆位/秒的线路上实现。本方案对于铜缆信息插座全部采用超六类信息插座，除了支持10、100兆位/秒数据传输率外，还支持1000兆位/秒，ATM(155兆位/秒，622兆位/秒)甚至未来的通讯技术，有极大扩展性。
5.2.2  水平子系统
水平子系统是从各层楼的配线室出发，连接各个工作区的信息插座。根据要求水平子系统中的铜缆全部为超六类4对非屏蔽双绞线，每个信息点对应一根8芯线， 可以支持ATM，千兆以太网等高速数据传输；充分体现设计先进性，及足够冗余能力。水平布线系统使用的双绞线和光缆均要求使用阻燃材料。
在计算机集中或特殊部门数据量比较大的，我们在该层可布置采用2条六类双绞线，由各层的分配线间，连接到计算机集中的房间。 房间墙面为六类模块通过跳线与终端连接. 根据IEEE802.3ab的标准，超六类布线系统可以支持千兆网络的传输，传输距离仍为100米。（在图纸上没有明显指示，我们可根据甲方要求具体设计）
注意事项:
1. 每个信息点到配线间距离不超过90米;
2. 放线时不能折线;要有冗余.
端接水平线缆的配线架采用19英寸模块化配线架。这种配线架的好处是：每个端口模块需要单独配置，用户可以根据实际需求来配置，如有空余的端口，还可以配置光纤模块、音频模块和视频模块等，既灵活又可以扩展；另外配合彩色超六类模块，可以根据用户对信息点的不同用处，用颜色来区分，便于配线的维护和管理。
5.2.3  配线间子系统（包括电信间、设备间）
配线室是各管理子系统的安装场所，设在楼层配线室。配线室的位置根据图纸所示。配线室用于安装配线架和安装计算机网络通讯设备。
配线间分为几种：
 楼层(分)配线间
各楼层配线间设在大楼中的弱电配线间内，配线室是各管理子系统的安装场所，设在楼层配线室。每个配线间均设有1个19”工业标准机柜（根据布线系统和网络系统的实际需要确定）。机柜上安装着若干 六类非屏蔽配线架和光纤配线架，用来跳接数据线，并留有足够的空间，以安装用户网络集线器设备。
