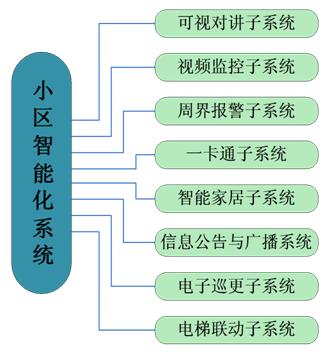

根据数字社区的建设要素以及对数字社区的理解，我们将小区的智能化系统进行了统一规划，统一设计，统一实施及统一管理。真正实现小区整体解决方案。
小区智能化系统中像信息网络子系统通常是由运营商直接提供，而多表现场计量和远程抄送等又是由电力或水利等部门提供。同时，根据中堂项目的实际情况，数字社区将小区智能化系统分为以下几个子系统：周界防范系统，可视对讲系统，停车场管理系统，电子巡更系统，背景音乐系统，信息发布系统等智能系统。
各个子系统并不是简单系统叠加，而是将各系统整合之后，通过小区综合管理平台，实现统一操作，统一管理。让小区内的智能化系统得到最大程度上的集成，降低操作难度，减少维护成本。
第四章总体设计方案
4.1设计指导思想
智能小区设计应遵循以下原则：
 可靠性：
将安全防范系统的可靠性放在第一位，充分考虑小区的实际情况，选用质量可靠耐用的设备，在系统投入使用后长期有效地发挥各部分的作用，方便用户使用，保障小区内住户的安全；
 安全性：
系统应能够最大限度地保障住户人身及财产的安全；
 兼容扩展性：
保证智能化小区内部的各个子系统的集成、兼容和信息共享，总体结构具有可扩展性和兼容性。
 高性价比：
由于系统采用的平台软件具备很强的兼容能力和集成能力，可以在一个平台上集成管理各个子系统，避免了许多独立子系统的软件投资，减少了系统软件的一次性投入，同时由于高度的兼容性，系统可以搭配不同硬件设备。另外，管理平台是一个统一的软件平台，相应的培训和维护成本，硬件的投入费用大大降低，管理人员的工作效率大大提高，降低了系统的后期运作费用。
 全面性：
系统能够满足需求中的各项功能，同时系统具备良好的兼容性和可扩展性，系统还具备许多本文需求分析中说明的智能小区未来发展趋势需求的各项功能。
4.2设计依据
按智能化建筑的设计标准建设，完善的设计方案要有坚实的设计依据和基础，严格遵循以下国家相关的标准和规范。
 《可视对讲技术功能及技术要求》
 《智能建筑设计标准》GB/T50314-2000
 《民用建筑电气设计规范》GBJ/T16-92
 《国家公共安全行业标准》GB50198-94
 《楼宇对讲电控防盗门通用技术条件》GA/T72-94
 《视频安防监控系统工程设计规范》GB50395-2007
 《视频安防监控系统技术要求》GA/T367-2001
 《民用闭路监控电视系统工程技术规范》GB50198-1994
 《电气装置安装工程施工及验收规范》GBJ232-90.92
 《低压配电设计规范》GB50054-95
 《建筑与建筑群综合布线系统工程验收规》GB/T50312-2000
 《中国建筑电气设计规范》GBH115-83
 《建筑防雷设计规范》GB50057-94

 《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）
 《全国住宅小区智能化技术示范建设要点与技术导则》
 《入侵报警系统工程设计规范》（GB50394-2007）
 《中国电气装置安装工程施工及验收规范》GBJ232—82
 《全国住宅小区智能化系统示范工程建设要点与技术导则》及其它相关规定规范。
4.3设计目标
智能化数字社区以信息网络子系统为基础，有机集成了安全防范子系统及信息管理子系统。并且通过小区综合管理平台统一操作，统一管理，从而实现真正意义上的智能管理，智能生活。
因此在建立小区智能化建设的规划设计过程中，必须遵循以提高效率，提升服务品质为目标，也即是系统必须为小区开发商、物业、保安和业主服务的基本原则和设计思路，下面我们从本系统的小区开发商、物业、保安和业主这四类人来说明本项目的设计思路的：
1）对于开放商来说：
 小区智能化系统可统一规划，布线及管网系统可大量简化，节约成本的同时，也能减少后期的维护量。

 采用统一的可以兼容各种硬件监控设施的管理平台，对于系统的改造，在保证实际效果的同时，能够充分地利用现有的设备和系统的硬件设施，节省资金投入。
4）对于小区业主来说：
 通过本解决方案，建立小区内网和公网的链接。云服务扩展功能，使业主可以通过智能终端，进行智能家居控制，视频监控，接收推送消息等，真正为业主带来安全、舒适、便利、温馨的小区智能化生活。

第五章系统方案项目设计
5.1可视对讲子系统
楼宇可视对讲是小区智能化系统投资较大的系统，应该尽量选用性价比较高的产品，并减少施工布线和人工等费用，节约建设成本。本项目考虑采用数字化TCP/IP可视对讲系统进行设计，TCP/IP是一个开放的标准，系统具有非常大的带宽、同时可以多方通信而且不受干扰、系统容量不受限制、可以自由扩展和升级。
大华全数字楼宇对讲系统基于网络技术和嵌入式技术进行研发，产品成熟稳定，集可靠性、安全性、实用性、合理性、适用性、先进性、经济性、科学性、兼容性、扩展性于一身。
 全数字可视对讲系统主要由可视对讲管理主机、室内分机、门口主机、围墙机等组成，通过交换机等网络设备接入网络，整个系统采用国际通用TCP/IP网络构架，真正做到TCP/IP到户。
 不管是室内分机还是门口主机都分配一个唯一的IP地址，通过SNMP网络管理协议，实现在网设备统一管理，对在网设备进行实时监测，一发现设备异常，管理中心会第一时间发现并及时解决故障，给用户带来极大便利。
 管理主机、室内分机、门口主机等设备均采用了稳定的嵌入式Linux技术，系统安全稳定可靠。
 具备故障隔离功能，主要用于户与户之间或户与层之间设备的隔离，起到隔离故障信号，所有分机线路的音频、视频、控制信号、电源等通通实现故障隔离，即使任何住户装修引起线路短路、断路，均不影响系统和其他用户的正常使用，以保证系统运行的稳定性，使总线式的系统变得更加稳固。
 可视对讲话机能够连接中央管理平台系统，提供社区生活服务系统的连接；有独立的中央处理器CPU及存储。

5.1.2系统组成
小区入口
在小区的各个出入口处安装一台围墙机。小区有来访者时一般先通过小区岗亭，保安通过围墙机呼叫住户室内分机，接通后向业主确认来访者身份，确认身份后准许进入。
围墙机一般安装室外或者小区岗亭内，故要选择合适的位置，切勿将围墙机安装在阳光直射或雨水容易打湿的地方，否则容易影响摄像头的效果。安装位置以美观，方便操作为主。
围墙机具有TCP/IP传输能力，无需任何转换设备便可接入小园区局域网，通过小区局域网实现与室内分机、管理中心进行可视对讲通讯。围墙机是小区的主要安全屏障之一。
单元门口
来访者在通过住小区大门围墙机的确认，到达单元门口后还需要经过再次确认，通过单元门口机呼叫楼内住户，住户可通过室内机应答单元门口机呼叫，经视频、声音确认后开门。在每个单元门口配置一台彩色可视的门口机，帮助楼内用户完成确认来访者进入该楼栋单元的门口。
全数字可视对讲系统，没有繁琐的中间设备，摒弃了如联网控制器，联网选择器，多门选择器，信号放大器，信号隔离器等模拟系统中无法省去的中间设备。在整个单元只需一台汇聚交换机作为接入点，门口机可通过接入汇聚层交换机接入小区局域网。另外门禁系统也要配合门口机开锁，门锁、闭门器、开门按钮要相互匹配，避免大力撞击产生太大噪音影响底层住户的休息。
地下室作为小区安防不可忽视的地区，也是小区安保比较薄弱的地区，很多情况下犯罪份子会乘机从地下室走上单元楼道，对小区住户的生命财产安全构成严重威胁。我们在地下停车库上到单元的楼梯口的必经之处设计一台门口机或门禁，想要进去单元必须通过该门口机与住户确认或刷卡，否则无法进入单元楼内。
数字门口机具有门禁接口，可以轻松完成门禁与对讲的统一设置，使小区单元出入口设计更加灵活。
户内
在小区每户住家设置可视住户室内分机，有访客呼叫时，住户通过室内机的显示屏对访客进行观察，并决定是否与其通话及允许其进入住宅楼，在确认后，住户通过可视分机上的开锁键控制梯口电控锁的开启，让访客进入。
可视住户室内机一般安装在起居室、客厅或进户入口的过道等方便住户操作的位置，一般情况下，住户室内主机放置在客厅进门处，考虑到住户家里的老人及小孩，故安装高度不宜过高，室内机安装高度为底边距地1.2-1.5米。同时考虑到用户装修时可能会改变安装位置，故在布线时需为每户预留1-3米的预留线，以供业主装修时改变线路。
住户室内机上配有开锁、呼叫、监视等按键，通过相应按键，住户可实现室内分机和管理中心联系，还可以监视本单元楼出入口的人员进出情况，以及开启单元门口电控锁等功能。
同时，室内机可以接入智能家居控制主机，实现智能家居的整体方案。
信号传输
系统采用TCP/IP协议组网，系统架构灵活、扩展自由、容量不限，所有的命令和状态信号全部采用基于TCP/IP网络的数字编码信号，具有抗干扰能力强、性能稳定的特点。
联网线路可以利用现有小区局域网亦可单独组建可视对讲局域网，一般情况下建议单独建立可视对讲局域网，简化网络环境，以避免IP地址冲突。
系统室外部分采用单模光纤，楼内部分采用一根网线和一根电源线就可以方便快捷的完成施工布线。和普通模拟对讲系统相比，联网中间设备大大减少，系统开通调试简单。
系统供电
管理平台主机及客户端PC等由管理中心220V交流电直接供电，交换机等设备在弱电井内取电。室内分机根据情况配置电源，一般情况下由开关电源为室内分机提供12V直流供电。
考虑到单元门口机要连接电控锁，而电控锁开门时要求的瞬间电流较大，因此门口主机采用单独供电方式进行供电（单独配置一台12V电源），电源安装在梯口弱电箱内（或一层弱电间）。
围墙机供电方式与门口主机相同。各类终端设备均采用低压直流电源。
5.1.3系统功能
可视对讲功能
 访客与住户通话
访客来访时，在小区入口通过围墙机呼叫住户，对应住户可通过语音对讲与视频监视确认访客身份，经确认后开门放行，访客进入园区；访客到达单元门口时，通过门口机再次呼叫住户请求开锁，住户确认后可按下开锁键为访客远程开启单元门锁；如有需要，住户可再安装门前二次确认机，访客到达住户门口时通过门铃按钮呼叫室内机，住户可通过语音对讲与视频监视最终确认后开门。

 访客与管理中心通话
当访客呼叫的住户不在家时，可通过围墙机或单元门口机呼叫管理中心进行通话，管理人员通过管理平台发送到访信息至住户手机，及时联系住户。管理机亦可通过确认后为合法人员远程开锁。

 管理中心与住户通话
住户也可通过室内机呼叫管理中心进行双向语音对讲，管理机或管理平台以文字方式显示住户相关信息。

 住户与住户之间通话
室内机内置摄像头，小区内任意两个室内分机之间可实现双向可视对讲，且不影响其他的呼叫。并且群呼时的同号分机可以相互呼叫。
监视功能

 室内机监视门口机、围墙机
住户可随时通过室内机监视功能主动查看门口机、围墙机前的监视图像。通过室内机操作界面可任意切换需要监视的不同单元门口与小区出入口。门口机标配130万像素彩色摄像头，画面清晰流畅，夜间白光补偿。
 监视IPC
住户通过授权能监视小区内其他公共区域的网络摄像机的图像，关注主要区域的实时视频图像。
门控开锁
 刷卡开锁
住户回家时可通过在门口机对应区域刷感应卡打开单元门锁。系统联网时，门口机卡号数据可与管理中心机进行数据共享同步，方便在管理中心统一管理。住户进行刷卡操作后，在中心管理机会保存该单元门口机刷卡历史信息。门口机和中心管理机均可对住户进行发卡。
 密码开锁
住户回家时可在门口机键入密码打开单元门锁。每个单元拥有一个独立密码。门口机开锁密码可在管理中心进行统一管理修改。
 远程开锁
访客呼叫住户后，住户确认访客身份，按下室内机开门键，大门即自动打开。
当住户遗失IC卡、遗忘开锁密码或其他原因无法开门时，直接呼叫管理中心，管理员在确认身份信息后可对单元门口进行远程开锁操作。
小区管理中心的管理员也可通过管理机直接遥控开启各楼栋门口电锁。
信息发布
管理中心可将文字或图片信息发送给指定住户，或通过管理软件将用户任意编组，将公告信息发送至指定分组。除了小区公告、通知等信息之外，系统也可将广告信息推送至室内机。
当小区有重要信息需要通知住户时，可以通过中心管理机，将通知以文字或图片等形式发送到室内机或业主手机。住户可通过室内机公告按键对小区通知进行查看。

网络功能
 时钟同步
在线门口机无需手动设置系统时间，进行网络连接后，门口机自动更正机器时间为系统服务器（中心管理机）时间。时间同步是保证时间参考价值的前提条件。
 远程升级
所有在网设备可通过管理中心的软件平台进行远程升级，以使系统设备及时得到功能扩展，或有针对性地解决在实际使用过程中遇到的问题，进一步提高系统稳定性。
防盗报警
 紧急呼叫
住户又需要联系管理人员时，可通过室内机紧急呼叫按键呼叫管理中心，中心管理机响铃并显示呼叫的住户信息，管理人员按下接听后可与住户进行对讲。住户还可另外设置一处报警按钮，做为一路防区接入，按下报警按钮后室内机提示报警，并将报警信息传至管理中心。
 可接入多种报警探测器
室内机与门口机提供多个有线报警防区，可接入多种探测器，包括烟感探测器、燃气探测器、红外探测器、红外对射探测器、门/窗磁、幕帘等。7寸室内机最多可接入8路有线报警输入。
 报警联网通知
当探测器探测到警情时，室内机提示报警，并同时将报警信息传至管理中心。中心管理机进行报警提醒，同时会将报警信息记录存储到数据库中。通过后期的记录查询，管理人员可以查看报警发生的时间、地点等信息。
 电子地图功能
报警时管理中心除声光提醒外，在管理软件上自动弹出电子地图，以明显方式报告警情，通过电子地图显示住户的详细信息，使管理人员及时找到现场以确认或处理警情。
人脸抓拍
 人脸抓拍功能
当有人员在进入小区大门或单元门时，无论是刷卡、密码开门，还是通过呼叫管理中心开门，系统都会抓取该人员的脸部照片进行保存。即便使用未经授权的门禁卡，或其他单元楼的门禁卡，系统也会自动抓取图片进行保存。管理中心保安发现有异常情况时也可手动点击抓拍图像。

5.1.4主要设备技术参数
数字管理机

产品特点
使用网线连接室内机，单根网线直接供网供电
产品描述
7寸TFT LCD，电阻式触摸屏；分辨率：800*480；
16个拨号机械按键+2个独立机械按键；
1路10/100Mbps自适应以太网；
支持听筒与免提两种方式接听；
远程监视，遥控开锁；
自带 DC12V 电源适配器
铝合金面板，全金属机身，牢固可靠
产品参数
对讲 支持双向语音对讲
通话方式 免提或听筒
视频
屏幕尺寸 彩色7寸TFT LCD
分辨率 800×480
电源 DC 12V
功耗 待机 1W，最大 7W
工作环境 温度：-5℃～50℃，湿度：20%～80％RH
单元门口主机
产品型号：DH-VTO1210B
产品图片

产品特点
钢化玻璃面板、130万像素高清摄像头、IP65防护等级、工作环境温度达-40℃、接近感应、数模兼容、操作简单。
产品描述
3英寸STN屏
支持夜视效果
钢化玻璃面板
保存来访者音视频
14位触摸按键，蓝背光，高端
支持密码开门、IC卡开门、远程开门
130万像素高清摄像头，自动白光补偿
防护等级IP65，雨雪天气下可正常工作
数模兼容，可以兼容数字机或者模拟机
带接近感应功能，刷卡区/按键区/屏幕接近指示
内部具有的加热功能，使本产品的工作环境温度达到零下40度

产品参数

型号 DH-VTO1210B
系统
主处理器 嵌入式微控制器
操作系统 嵌入式LINUX操作系统
视频
视频压缩标准 H.264
视频输入 130万高清摄像头
夜视 支持
背光 支持
自动补光 支持
音频
输入 全指向麦克风
输出 内置喇叭
对讲 支持双向语音对讲
显示
屏幕尺寸 3英寸STN屏
分辨率 128*64
操作模式
输入 数字键盘
刷卡 内置IC卡感应读头
接近感应
人体接近 支持
报警
防拆 支持
门禁
常开输出 支持
常闭输出 支持
开门按钮 支持
门状态检测 支持
网络
以太网 10M/100Mbps自适应
网络协议 TCP/IP
规格参数
电源 DC 10~15V
功耗 待机≤1W ；工作≤10W
工作环境 -40℃~+70℃(含加热模块)
 10~95%RH
防护等级 IP65
尺寸 407*150*47mm
重量 1.5kg
配套安装支架或沉壳型号 DH-VTOB102

别墅门口机
产品型号：DH-VTO6210B
产品图片

产品特点
产品采用钢化玻璃面板，造型美观，工艺考究；采用触摸按键技术，蓝光指示，同时带刷卡功能；防护等级IP65，可直接室外使用。
产品描述
100万像素摄像头
一键呼叫一键挂断
支持门口机WEB发卡
采用钢化玻璃面板，防护性IP65
支持夜视功能，夜间呼叫时补光灯自动亮起补光
产品采用高档玻璃钢面板，造型美观，工艺考究
采用触摸按键技术，蓝光指示，同时带刷卡功能
支持多台门口机呼叫多台室内机，支持分时间段呼叫管理中心

产品参数

型号 DH-VTO6210B
系统
主处理器 嵌入式微控制器
操作系统 嵌入式LINUX操作系统
视频
视频压缩标准 H.264
输入/接近感应 100万像素CMOS高清摄像头
夜视 支持
音频
输入 全指向麦克风
输出 内置喇叭
对讲 支持双向语音对讲
操作模式
输入 单键输入（带背光）
刷卡 内置IC卡感应读头
报警
防拆 支持
网络
以太网 10M/100Mbps自适应
网络协议 TCP/IP
规格参数
电源 DC 10~15V
功耗 待机≤1W ；工作≤10W
工作环境  -10℃~+70℃、10~95%RH
尺寸 155*115*45mm
重量 0.5kg
门状态检测 支持
配套安装支架或沉壳型号 自带

室内分机
产品型号：DH-VTH1510A
产品图片


产品特点
外观大气高端，视频界面清晰，一键撤布防，界面操作人性化，来电铃声可选，支持中文输入。

产品描述
7寸TFT彩屏，呈现精彩人生
模块化功能组合，诠释科技本质；
SNMP网管，数据加密，安全稳定；
个性和弦铃声可选，悦耳享受
电阻式触摸屏
集成防盗报警、视频监控、智能家居应用

产品参数

型号 DH-VTH1510A
系统
主处理器 嵌入式处理器
操作系统 嵌入式 LINUX
视频
视频压缩标准 H.264
音频
音频标准 G.711
输入 全指向麦克风
输出 内置扬声器
对讲 支持双向语音对讲
显示
屏幕尺寸 彩色7寸TFT LCD
分辨率 800*480
操作模式
输入 电阻式触摸屏+机械按键
报警
输入 8路有线防区
输出 网络
探测器供电 无
网络
以太网 10M/100Mbps自适应
网络协议 TCP/IP，SNMP
环境
电源 DC 12V或集中供电
功耗 待机≤1w，工作≤7w
尺寸 221*154*29
配套安装支架或沉壳型号 DH-VTHB101


IP光端机系列
百兆系列：

订货信息：
DH-OTE103T\DH-OTE103R\DH-OTE103R-C
产品特点：
物理接口：1/2 RJ45、FC光口
传输数据：100Mbps~155Mbps
端口功能：支持全/半双工
光纤类型：支持单模单纤
光传输距离：标准20km，可定制更远距离
适用环境：铝压铸封闭防尘结构，支持室外高低环境
配套机型：所有IP类产品
应用场景：
IP以太网OTE系列光端机，独创的防尘结构适应于室外恶劣环境，适用于IP类数据远程传输，标配20KM，可定制40KM、80KM等，中心端集中供电2U插卡形态，便于中心端接收设备集中管理
产品参数：
类型 项目 DH-OTE103
基本参数 光接口类型 FC接口，单模单纤、可定制SC或双纤
 传输距离 0－20km
 LED指示灯 PWR，LINK,SYNC
技术参数 传输标准 IEEE802.3z 100Base-LX
 光纤类型 单模单纤
 光口 1*100Mbps FC
 电口 1*100Mbps RJ45
 工作模式 全半双工自适应
电源需求 输入电压 DC 12V\1A(不标配电源)
 过流保护 支持
 连接 DC（圆口）
机械特性 外壳 金属外壳，IP30防护等级
 尺寸(mm) 104.6×96.2×29.5
 重量 0.3kg
 安装 机柜或者壁挂，配套机箱（DH-K160）
工作环境 工作温度 -40 ~ 70 °C
 存储温度： -40 ~ 85 °C
 相对湿度 5 ~ 95%（无凝露）

光端机局端机箱系列

订货信息：
DH-K1601
产品特点：
标配单电源系统，可选双电源
支持热插拔冗余供电
电源和其它参数指示LED可监视系统状态
标准19寸机架式设计
应用场景：
适用局端卡式光端机集中供电与管理
产品参数：
类型 项目 DH-K1601
技术参数 主电源 220VAC
 频率 50/60HZ
 主保险丝 1A/250V
 输出功率 DC 80W
 总插槽 15
 业务槽 15（后续优化为16）
 双槽插卡 N/A
电源需求 输入电流 1A/220V（标配单电源）
 过流保护 提供
 双冗余电源 支持
 连接 三芯单相220VAC插座
结构 尺寸(mm) 483 x 330 x 90
 重量 3KG
 机箱高度 2U
 安装 19"机架式
工作环境 工作温度 -10 ~ 55 °C
 存储温度 -40 ~ 85 °C
 相对湿度 5 ~ 95%（无凝露）
5.2视频监控子系统
视频监控系统是智能化小区建设中的核心，可以对小区内指定的监视点进行实时监控。主要有小区出入口、出库出入口、车库内部、电梯内、单元楼出入口、室外公共区域以及围墙周界等，这些监控点位的现场实时图像可以通过监控系统传输到小区管理中心的监视器上。
为了更好的融入系统，构成一个整体的智能小区，建议视频监控采用比模拟视频更高清，更稳定，更节约成本的网络型监控设备。

本子系统主要由高清网络摄像机、网络传输设备、网络硬盘录像机（NVR）、管理服务器和监控显示系统等五大部分组成：
高清网络摄像机
IPC是视频监控系统的前沿部分，是整个系统的“眼睛”，它把监视的内容经镜头进入图像传感器转换为图像信号，经DSP进行数据转换与编码，打为IP包后经网络传输。IPC摄像机主要采用浙江品牌，视频分辨率高，图像更清晰，色彩还原度更好，低照度下噪点更少。具有远程访问，远程配置调试的优势。
项目设计采用130W和200W像素高清网络摄像机。

网络传输平台
在数字监控系统中，双绞线或光缆作为数据传输的主要载体取代了模拟监控系统中的视频线缆、音频线缆、报警线缆、控制线缆甚至电源线（光缆传输不能取代电源线），所以TCP/IP网络是IPC与NVR的之间的传输路径，是整个系统的“脉络”，它将前端的IPC信号通过双绞线、光纤及其光电转换设备，传输至接入层交换机，经接入交换机转发至网络硬盘录像机NVR。
网络硬盘录像机（NVR）
网络硬盘录像机（NVR）是网络视频监控系统的灵魂，其除了具有处理相关数据的功能，还具有存储设备、显示设备的相关功能，是个一体化的网络视频监控管理后端主机。
综合管理平台
本系统采用智能小区综合管理平台，具备视频监控系统管理模块，可通过网络来管理网络硬盘录像机机(NVR)，前端摄像机或编码器。综合管理平台配备高性能嵌入式服务器，可支持大量高清摄像机实时显示、云台控制，录像操作、回放等功能。
高清显示
网络视频监控系统的显示通过高清显示解码器完成，单台主机支持VGA、HDMI高清信号输出，每路信号支持多画面分割切换，能提供给监视器或拼接屏信号源，该显示信号同时支持管理平台的集中管理和控制。
5.2.2前端摄像机选型
针对小区监控系统的特性,本方案中会重点介绍以下区域中监控系统的应用.
小区出入口、地下车库出入口行车通道：

小区出入口设计采用100W像素抓拍专用摄像机，对进出车辆及前排驾乘人员进行抓拍。
小区道路、车库内部、周界：

在小区道路重点部位、地下车库内部、围墙周界区域采用高清定焦红外防水枪式摄像机，可根据环境、地形、监控范围选用不同焦距、不通红外照射范围的枪机组合监控，围墙周界区域的枪机还可以和入侵报警系统联动，实时监视小区的每一个角落。周界摄像机设计采用130W像素高清摄像机。
单元楼出入口、单元楼地下出入口：

此类区域宜采用高清定焦红外半球摄像机，每个单元楼出入口宜设一台此类摄像机，可以清晰的捕捉每个进出单元楼的人员图像，即使在无光的情况下，也可以通过内置的红外灯增强补光，达到不遗漏任何细节的效果。一旦发生案件，首先就可以从失窃单元出入口处的监控录像着手排查，提高破案效率。
电梯轿厢内部：

电梯轿厢内部宜采用高清定焦迷你半球摄像机，外观精巧，监控轿厢内实时动态的同时，外观与轿厢装饰融为一体。
小区广场、开阔公共区域：

此类区域全部采用高清红外一体化智能高速球，内置全方位的云台和高倍数的电动变焦镜头，全方位云台可承载摄像机进行旋转和俯仰运动，可大大增加监控视野；电动变焦镜头可以进行改变光圈、焦距和聚焦运动，因此可以拍摄细部特写镜头。管理中心的保安值班人员可对球机进行控制，可根据现场需要随意灵活的进行调整，另外还可以对球机设置预置位，与报警设备进行联动，使整个小区做到真正监控无死角。普通室外球机设计采用130W高清红外球机；高层球机设计采用200W高清红外球机，同时红外距离大于等于150米。
5.2.3系统特点
方案的成熟度高
网络摄像机+嵌入式网络硬盘录像机视频监控方案已经应用五年多，本身已经得到该行业用户的高度认可，而且网络摄像机和嵌入式网络录像机都是选用浙江技术股份有限公司的产品，已经取得市场使用验证，品质可靠，运行稳定，公司具有分布全国的服务机构，售后服务有保障。
方案建设的性价比高
本方案设计采用整体一体化解决方案，选用的产品为行业通用产品，并且由提供从前端设备、存储设备到中心上墙设备一体化整体解决方案，具有全套供应的成本优势，大幅度降低投资成本。
品牌知名度高
本方案选用浙江技术股份有限公司的全套数字化解决方案，已经在项目的实际运行中得到了广大客户的一致认可。且浙江公司在安防行业已经获得国内安防十大品牌、国际安防十强的实力，具有相当高的知名度。
系统扩容能力强
在前期已经投入的情况下，如果后续还需要进行监控点位扩容，本方案在设计初就考虑了系统扩容问题。如果后续需要进行扩充，只要再采购相应数量的网络摄像机和网络硬盘录像机，就可以完成快速的系统扩容。
系统功能应用简便
承载老的DVR架构，能够使使用人员更快的融入到新的数字化系统中来。系统的安装极其简单，软件系统的安装及使用也非常易懂。在维护性方面，系统的接线十分简洁，而主要设备的可靠性很高，维护性能好，而且可实现远程维护；方便快捷。
5.2.4系统功能
视频实时监控
视频监控系统通过前端设备采集视频图像，通过视频传输系统能在监控中心的显示设备上集中显示，同时具备多画面监视、轮巡等功能，能够体现监控信息与其物理位置的对应关系。实现对小区内外环境的实时监控。
录像回放查询
可对录像资料进行多种智能检索和回放。录像能方便检索回放，可指定某个时间段任意回放，对某些时间段发生的特殊情况的时段进行查看。
录像存储功能
可将前端视频信号直接存储到NVR内置的硬盘中，可根据实际情况设定存储时间，可选择D1或720P等格式进行存储。可对重要监控点的图像进行多种模式的存储，对重要录像资料可以进行备份。
显示功能
通过电视墙上的液晶监视器和液晶显示器调看图像，可以选择任意一路图像进行解码上墙用于终端显像，每一个显示器也可显示多画面。
动态监测功能需求
支持跨线检测、流量统计、区域检测功能。
多系统联动功能
报警联动功能，具备多种外部电压量报警输入，多路继电器开关量报警输出；支持多种报警方式。
5.2.5主要设备技术参数
DH-SD-59D220S-HN

产品特点：
最大支持1920×1080@30fps或1280×720@60fps实时视频输出
低码流传输，资源更节省（25帧1080P码流4M，25帧720P码流2M）
支持GB/T 28181、ONVIF、CGI、PISA等各种网络协议，组网更方便
最高支持20倍光学变倍
内置150米红外灯补光，采用倍率与红外灯功率匹配算法，补光效果更均匀
一体化结构设计，全铝外壳，更坚固、耐用
垂直角度 -15°～90超大旋转范围，支持自动翻转
直排式散热片设计，能适应-40～70℃的使用环境
IP66防护等级，内置6000V防雷、防浪涌和防突破保护
多种网络监控方式相结合(手机、WEB、客户端)，使用更方便
灵活的网络扩展能力，适应各种网络平台监控系统
SD卡本地存储，解决网络异常状态的监控存储问题,支持 NAS 存储录像，录像可断网续传
选用高性能红外灯，保证长时间稳定使用
应用场合：
可广泛应用于需要大范围高速监控的无光和光线较弱的场所, 并对于图像质量具有较高要求，希望看清目标物的各种细节,如：河流、森林、公路、铁路、机场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所
产品参数：
 型号 DH-SD-59D220S-HN
摄像机 图像传感器 1/2.8英寸 CMOS
 传感器总像素 约248万像素
 水平解析度 ≥1000TVL
 最大图像尺寸 1920×1080
 最低照度 彩色：0.05Lux@F1.6
黑白：0.005Lux@F1.6
0Lux（红外灯开启）
 增益控制 自动/手动
 3D降噪 支持
 2D降噪 支持
 信噪比 ≥55dB
 白平衡 自动/手动/跟踪/室外/室内/室外自动/钠灯自动/钠灯
 电子快门 1/1～1/30000s
 透雾功能 支持
 背光补偿 支持
 宽动态 支持
 强光抑制 支持
 数字变倍 16倍
 日夜模式 自动ICR滤光片彩转黑
 聚焦模式 自动/半自动/手动
 焦距 5.5mm～110mm
 变倍速度 约3.8s
 视场角 水平：51°～2.6°（近焦到远焦）
 近摄距 100mm～1000mm（近焦到远焦）
 光学变倍 20倍
 光圈值 F1.6～F3.5
功能 补光方式 红外
 补光控制 倍率优先/手动（近灯、远灯）
 补光距离 ≥150m
 补光角度 根据焦距可变
 水平范围 0°～360°连续旋转
 垂直范围  -15°～90° 自动翻转180°后连续监视
 键控速度 水平：0.1°～400°/s
垂直：0.1°～160°/s
 调用预置点速度 水平：300°/s
垂直：150°/s
 长焦限速 支持
 预置点 300个
 自动巡航 8条, 每条可添加32个预置点
 自动巡迹 5条
 自动线扫 5条
 断电记忆 支持
 隐私遮挡 最多24块区域,同时最多有8块区域在同一个画面
 空闲动作 预置点 / 自动巡迹 / 自动巡航 / 水平线扫
 云台功能 支持空闲动作，支持FD三维定位，支持人性化的焦距/速度自动匹配功能
 信息显示 支持
 主码流分辨率及帧率 50Hz:25fps(1920×1080)、50fps(1280×720)、25fps(704×576)、25fps(640×480)
60Hz:30fps(1920×1080)、60fps(1280×720)、30fps(704×480)、30fps(640×480)
 子码流分辨率及
帧率 50Hz:25fps(704×576)、25fps(352×288)
60Hz:30fps(704×480)、30fps(352×240)
 视频压缩 H.264MainProfile/H.264HighProfile/M-JPEG
 音频压缩 G.711a/G.711mu/PCM
 语音对讲 支持
 网络协议 IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE
 时间显示 支持，如：星期，日期
 应用编程接口 支持软件集成的开放式API，支持标准协议(Onvif、CGI、GB/T 28181、PISA)、支持大华SDK 和第三方管理平台接入
 浏览器 支持IE7以上版本（包含IE7） 谷歌，火狐，苹果等非IE游览器
 同时预览用户数 最多20路（总带宽48M）
 安全模式 授权的用户名和密码，以及MAC 地址绑定；HTTPS 加密；IEEE 802.1x 网络访问控制（白名单）
 用户管理 多级用户权限管理
 智能检测 视频动态/遮挡检测、网络断开检测、IP冲突检测、存储卡状态检测、存储空间检测
输入/输出 网络接口 内置RJ45 网口，支持10M/100M 网络数据
 报警输入 2路开关量输入(0～5V DC)
 报警输出 1 路，支持报警联动
 报警联动 抓图/预置点/巡航/巡迹/SD 卡录像/触发开关量输出/客户端电子地图/发送邮件
 音频输入 音频输入(LINE 输入)，音频峰值:2～2.4V[p-p]，输出阻抗:1kΩ±10%
 音频输出 线性电平，阻抗:600Ω
 SD卡接口 内置Micro SD卡插槽，支持SD/SDHC/SDXC （最大支持64G），可支持手动录像/报警录像，支持断网续传,录像不丢失
一般规范 电源 AC24V/2.2A （含红外控制电路）
 功耗 13 W/23W（红外灯开启）
 工作环境 温度-40～70℃； 湿度＜95%
 防护等级 IP66，TVS 6000V防雷、防浪涌和防突波保护，符合GB/T17626.5  4级标准
 安装方式 多种安装方式可选根据应用环境进行选择
 产品尺寸 Φ186.0mm×310mm
 重量 3.5kg
 选配支架 PFB300S(中性鹅颈支架)
5系200万单灯枪型网络摄像机

产品型号：
DH-IPC-HFW5226B
产品特点：
采用超低照度200万(1948*1116) CMOS图像传感器，低照度效果好，图像清晰度高
支持200万(1920*1080)30fps实时监控
支持H.264 High profile、H.264 Main profile、H.264 Baseline、MJPEG多种编码格式，可三码流同时输出，灵活运用各种场景
感兴趣区域(ROI）编码，保证有用图像质量，节省存储空间
支持可伸缩视频编码（SVC）技术，可根据网络环境，自适应传输码率
ACF（活动帧率控制），支持手机监控
支持走廊模式、人脸检测，应用更灵活
支持宽动态，3D降噪、强光抑制、背光补偿，适用不同监控环境
采用抗光衰高性能红外灯，实现24小时全天候监控
支持DC12V±25%宽压供电，抗电源波动能力强
支持网络断开、IP冲突、移动检测、视频遮挡、跨界入侵、区域入侵、场景变更、物品遗留智能报警
符合IP67防尘防水国际标准
应用场景：
适用于金融、电信、超市、酒店、政府、学校、机场、工厂、公安、司法、平安城市等要求超高清画质且光线复杂的场所
产品参数：
参数分类 参数名称 参数值
型号 DH-IPC-HFW5226B
系统参数 主处理器 超高性能处理器
摄像机 传感器类型 1/2.7英寸CMOS
 传感器有效像素 1928×1088
 调整角度 由支架调整
 电子快门 1/3s~1/100000s;可手动或自动调节
 最低照度 0. 01Lux@F1.2(彩色模式);0.001Lux@F1.2(黑白模式);0Lux（红外灯开启）
 最大红外距离 50米
 PIR传感器距离 不支持
 日夜转换 IR-CUT自动切换
 扫描方式 逐行扫描
 降噪 3D降噪
 宽动态 120dB
 信噪比 ≥56dB
 增益控制 手动/自动
 白平衡 手动/自动
 背光补偿 支持,可选择区域
 强光抑制 支持
镜头参数 镜头焦距 3.6mm/6mm/8mm/12mm
 镜头接口 M12
 镜头光圈 F2.1/F2.0/F2.0/F2.0
 光圈控制 固定
 变焦类型 定焦
 视场角 水平91°/63° /42°/27°
 最小聚焦距离 0.85m/1.9m/3m/8m
视频参数 视频压缩标准 H.264;H.264H;H.264B;MJPEG
 视频码率 4kbps～32Mbps
 视频帧率 P制：1080p@25 + D1@25 + CIF@25/720p@13 + 1080p1 MJPG
N制：1080p@30 + D1@30 + CIF@30/720p@4 + 1080p1 MJPG
功能 图像设置 亮度;对比度;锐度;饱和度
 OSD信息叠加 时间;通道;地理位置;图片;
 图像镜像 支持
 图像负像 支持90°、180°、270°旋转
 心跳机制 支持
 录像模式 手动录像;视频检测录像;定时录像
录像优先级从高到低依次为手动/视频检测/定时
 存储功能 支持网络存储
 预览最大用户数 20个
 恢复默认 支持一键恢复默认
 浏览器 支持IE7;IE8;IE9;Chrome8+;Firefox3.5+;Safari5+浏览器
 用户管理 最大支持32个用户,多级用户权限管理
 安全模式 授权的用户名和密码;MAC地址绑定;HTTPS加密;IEEE 802.1x;网络访问控制
 超低码流 1080P:2~4Mbps
720P:1~2Mbps
 智能分析 支持区域入侵,拌线入侵,物品遗留,场景变更并且可以与报警联动;支持多种触发规则联动动作
 人脸检测 支持
 隐私遮挡 4块区域
 走廊模式 支持
接口 网络接口 1个 ,10/100M以太网口
 网络协议 HTTP;TCP;ARP;RTSP;RTP;UDP;SMTP;FTP;DHCP;DNS;DDNS;PPPOE;IPv4/v6;SNMP;QoS;UPnP;NTP
 接入标准 ONVIF;GB/T28181;CGI;PSIA
常规参数 供电 DC12V（±25%）/POE（05产品支持DC12V）
 功耗 DC12V供电时，正常使用1.8W，最大3.7W(红外灯开启)
 工作温度  -40℃~+60℃
 工作湿度 ≤95%
 防护等级 IP67;
 外壳材料 塑胶+金属
 尺寸 191mm×90mm×82mm
 重量 500g（不带包装）
 安装方式 支架壁装;
 其他

高清（200万）5系列定焦圈灯海螺

产品型号：
DH-IPC-HDW5226S
产品特点：
采用超低照度200万(1948*1116) CMOS图像传感器，低照度效果好，图像清晰度高
支持200万(1920*1080)30fps实时监控
支持H.264 High profile、H.264 Main profile、H.264 Baseline、MJPEG多种编码格式，可三码流同时输出，灵活运用各种场景
感兴趣区域(ROI）编码，保证有用图像质量，节省存储空间
支持可伸缩视频编码（SVC）技术，可根据网络环境，自适应传输码率
ACF（活动帧率控制），支持手机监控
支持走廊模式、人脸检测，应用更灵活
支持宽动态，3D降噪、强光抑制、背光补偿，适用不同监控环境
采用抗光衰高性能红外灯，实现24小时全天候监控
支持DC12V±25%宽压供电，抗电源波动能力强
支持网络断开、IP冲突、移动检测、视频遮挡、跨界入侵、区域入侵、场景变更、物品遗留智能报警
符合IP67防尘防水国际标准。
调节角度无需借助工具，方便施工安装。
应用场景：
适用于金融、电信、超市、酒店、政府、学校、机场、工厂、公安、司法、平安城市等要求超高清画质且光线复杂的场所
产品参数：
参数分类 参数名称 参数值
型号 DH-IPC-HDW5226S
系统参数 主处理器 超高性能处理器
摄像机 传感器类型 1/2.7英寸CMOS
 传感器有效像素 1928*1088
 调整角度 水平:0°～360°;垂直:0°～90°;图像翻转0°～360°
 电子快门 1s~1/30000s;可手动或自动调节
 最低照度 0. 01Lux@F1.2(彩色模式);0.001Lux@F1.2(黑白模式);0Lux（红外灯开启）
 最大红外距离 30米
 日夜转换 IR-CUT自动切换
 扫描方式 逐行扫描
 降噪 3D降噪
 宽动态 120dB
 信噪比 ＞56dB
 增益控制 手动/自动
 白平衡 手动/自动
 背光补偿 支持,可选择区域
 强光抑制 支持
镜头参数 镜头焦距 2.8mm/3.6mm/6mm
 镜头接口 M12
 镜头光圈 F2.0/F2.1/F2.0
 光圈控制 固定
 变焦类型 定焦
 视场角 水平 120°/93°/63°
 最小聚焦距离 0.55m/0.85m/1.9m
视频参数 视频压缩标准 H.264;H.264H;H.264B;MJPEG
 视频码率 4kbps～32Mbps
 视频帧率 P制：主码流(1920x1080@25fps),辅码流(D1@25fps),第三码流(720P@13fps)
N制：主码流(1920x1080@30fps),辅码流(D1@30fps),第三码流(720P@4fps)
功能 图像设置 亮度;对比度;锐度;饱和度
 OSD信息叠加 时间;通道;地理位置;图片;
 图像镜像 支持
 图像负像 支持90°、180°、270°旋转
 心跳机制 支持
 录像模式 手动录像;视频检测录像;定时录像
录像优先级从高到低依次为手动/视频检测/定时
 存储功能 网络存储
 预览最大用户数 20个
 恢复默认 支持一键恢复默认
 浏览器 支持IE7;IE8;IE9;Chrome8+;Firefox3.5+;Safari5+浏览器
 用户管理 最大支持32个用户,多级用户权限管理
 安全模式 授权的用户名和密码;MAC地址绑定;HTTPS加密;IEEE 802.1x;网络访问控制
 超低码流 1080P:2~4Mbps
720P:1~2Mbps
 智能分析 支持区域入侵,拌线入侵,物品遗留,场景变更并且可以与报警联动;支持多种触发规则联动动作
 人脸检测 支持
 隐私遮挡 4块区域
 走廊模式 支持
接口 网络接口 1个 ,10/100M以太网口
 网络协议 HTTP;TCP;ARP;RTSP;RTP;UDP;SMTP;FTP;DHCP;DNS;DDNS;PPPOE;IPv4/v6;SNMP;QoS;UPnP;NTP
 接入标准 ONVIF;GB/T28181;CGI;PSIA
常规参数 供电 DC12V（±25%）/POE（DH-IPC-HDW5226S不支持POE）
 功耗 正常使用2.3W、最大功耗4.7W（红外灯开启）
 工作温度  -40℃~+60℃
 工作湿度 ≤95%
 防护等级 IP67;EN55022,EN55024,EN50130
 外壳材料 压铸铝
 尺寸 Φ108mm×84mm
 重量 净重252g,带包装重量377g
 安装方式 壁装;顶装;吊装
 其他

网络硬盘录像机


订货信息：
DH-NVR4216-4K
产品特点：
支持4K高清预览；
可接驳第三方ONVIF网络摄像机；
HDMI视频输出分辨率最高达3840×2160；
支持VGA、HDMI同步输出；
采用Dahua云台控制协议时，可以通过鼠标实现三维智能定位功能；
支持预览图像与回放图像的电子放大；
支持按事件查询、回放、备份录像文件，支持图片本地回放与查询；
支持录像回放时智能搜索功能；
支持一键开启录像功能；
支持H.264&H.265共存解码,
20路720P 或10路1080P或6路3MP或4路5MP或2路4K同步实时回放
支持录像定向存储；
支持2个SATAIII接口；
支持NTP（网络校时）、SADP（IP自动搜索）、Email(邮件服务)、UPNP（通用即插即用）；
支持最新的ONVIF2.4协议
产品参数：
型号 DH-NVR4216-4K
系统 主处理器 工业级嵌入式微控制器
 操作系统 嵌入式LINUX操作系统
 监视图像质量 D1(704×576)、720P、1080P、3MP、5MP、4K
 回放图像质量 D1、720P、1080P、3MP、5MP、4K
 图像移动侦测 每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调
 区域遮挡设置 每路支持4个区域遮挡块
音频参数 编码标准 G.711A
 语音对讲 1路独立语音对讲
录像管理 录像方式 手动录像、动态检测录像、定时录像、报警录像
 录像保存 本机硬盘、网络
 录像速度 25 fps
 录像回放 最大支持20路720P 或10路1080P或6路3MP或4路5MP或2路4K同步实时回放
其中：H.264：10路720P 或5路1080P或3路3MP或2路5MP或1路4K同步实时回放
     H.265:  10路720P或5路1080P或3路3MP或2路5MP或1路4K同步实时回放
 备份方式 支持硬盘、刻录机、U盘存储和备份
视频 视频输入 16路设备：16路高清
 视频输出 1路VGA输出，1路HDMI输出
 抓图功能 支持JPEG抓图功能
音频 音频输入 IPC复合输入
 音频输出 1路线性音频输出，与语音对讲复用
报警
 报警输入 8路报警输入、低电平有效，绿色接线柱接口
 报警输出 3路告警输出，继电器触点 (1A@24VDC), NO、NC可编程、绿色接线柱接口

其他 网络 1个 RJ45接口, 10/100/1000M自适应；
 通信 标准RS-485接口，支持半双工，绿色接线柱接口;标准DB9 RS-232
 USB 1个USB 2.0接口(前置)， 1个USB 3.0接口(后置)
 硬盘 内部支持2个SATA3硬盘
 电源 DC +12V /4A
 功耗 <12W（不含硬盘）
 工作温度 -10℃－＋55℃
 工作湿度 10%－90%
 尺寸 280mm * 375mm * 50 mm(1U高度)
 重量 1.65kg（不含硬盘）
 安装方式 台式安装

产品型号：
DHL460UTS-E
产品特点：
5.3mm极致拼缝
智能降噪、锯齿滤波
智能光控、温控
内置高清网络解码
选配HDCVI、SDI
应用场景：
广泛应用于监控指挥中心，调度平台，平安城市等
产品参数：
参数/型号  DHL460UTS-E
 面板  背光类型  LED
  分辨率  1920×1080
  亮度  500cd/m2
  静态对比度  3500:1
 机械规格  裸机尺寸(含边框)(mm)  1023.96×578.54×133.27(无支架)
  单元重量(含屏)  27.0kg
  双边拼缝  5.3mm
  安装方式  一体式、分体式*、前维护*
 控制方式  RS232串口控制，红外遥控
 电源  电压  AC100-240V~(±10%),50/60Hz
  典型功耗  110W
  待机功耗  ≤1W
 环境  工作温度  0℃~50℃
  湿度  20%~90%
 信号  输入  VGA(D-Sub)  1
   CVBS(BNC)  2
   DVI-D  1
   HDMI  1
   SDI  选配
   HDCVI  选配
   RS232(RJ45)  1
   RJ45(网络解码)  选配。支持4路1080P/16路D1解码显示，支持轮巡，并兼容第三方设备解码
   DP环接  选配
   YPbPr  选配
  输出  CVBS(BNC)  2
   RS232(RJ45)  1
   DP环接  选配
 附件  1.5米VGA线，合格证，保修卡，
 螺钉附件包，1.5米网线


订货信息：
DHL22-F600
产品特点：
FHD超高清分辨率
色彩艳丽
支持OverDrive技术
接口丰富
应用场景：
应用于安防、广播电视、医疗、工业以及公共媒体发布等领域。
产品参数：
参数/型号  DHL22
 显示  系列  F600
  面板尺寸  20.7"
  背光类型  LED
  屏幕比例  16:9
  亮度  250cd/m2
  对比度  1000:1
  分辨率  1920×1080
  可视角度(水平/垂直)  160°/170°
 机械规格  裸机尺寸(含边框)(mm)  490.30×292.30×48.30
  重量(不含底座)  2.5±0.3kg
  安装方式  底座、壁挂
 控制方式  按键控制
 电源  电压  AC100-240V~(±10%),50/60Hz
  典型功耗  24W
  待机功耗  ≤0.5W
 环境  工作温度  0℃~40℃
  湿度  10%~90%
 信号  输入  VGA(D-Sub)  1
   CVBS(BNC)  -
   DVI-D  -
   HDMI  1/含音频
   S-video  -
   音频  -
   RS232  -
   RJ45(网络解码)  -
   HDCVI  -
   SDI  -
   DP环接  -
  输出  CVBS(BNC)  -
   RS232  -
   音频  -
   DP环接  -
  内置喇叭 2个
 附件 标配 电源线、底座
 选配 壁挂

嵌入式数字解码器


序号 接口名称 序号 接口名称 序号 接口名称
1 接地螺孔 2 电源开关 3 电源
4 HDMI（16个） 5 VGA（16个DB15） 6 语音对讲输出（3.5mm jack）
7 音频输出（DVI，DB26） 8 RS485 9 语音对讲输入（3.5mm jack）
10 网络接口（RJ45） 11 RS-232接口
订货信息：
DH-NVS1604DH
产品特点：
支持16路VGA&HDMI输出
支持MPEG4/H.264/MJPEG标准网络视频流解码
支持4个800w@13fps图像解码输出(1～2输出口任意一个，5～6输出口任意一个，9～10输出口任意一个，13～14输出口任意一个），16个500w@8fps图像非实时解码输出，16个300w@15fps图像非实时解码输出，8个300w@25fps图像实时解码输出（第1-4屏任选2个，第5～8屏任选2个，第9-12屏任选2个，第13-16屏任选2个），32个1080P 6Mbps图像解码输出（第1～4屏任选8个，第5～8屏任选8个，第9～12屏任选8个，第13～16屏任选8个），52个720P 4Mbps或者64个720P 3Mbps图像解码输出，64个960H图像解码输出，64个D1图像解码输出
支持真正的全高清显示，支持1920x1080,1280x1024,1280x720,1024x768四种显示分辨率
支持主动解码和被动解码两种解码模式；
支持10M/100M/1000M自适应以太网接口
支持远程录像文件的解码输出
融合屏的3.2的界面更加人性化，操作与windows操作一致，支持2×2、2×3、3×2、2×4、4×2、3×3、3×4、4×3、3×5、5×3、4×4融合
支持跨浏览器的WEB 3.0，同时对WEB上的配置进行调整
将GB28181作为通用界面
加强用户的保密等级：HTTP的MD5加密，HTTPS和SSL证书认证，TELNET的密码修改同步应用的用户账号管理
支持smart IPC支持smart IPC支持smart IPC支持smart IPC
支持解码轮巡；
采用标准网络协议和标准压缩算法，在各种平台上轻松实现互联互通
标准2U机箱；
产品参数：
型号 NVS1604DH
系统 主处理器 高性能嵌入式处理器
 操作系统 嵌入式 LINUX
 输入设备 前面板按键，键盘控制
 快捷功能 无
硬件接口参数 视频标准 MPEG4/H.264/MJPEG
 音频标准 PCM/G711
 解码能力 支持4个800w@13fps图像解码输出(1～2输出口任意一个，5～6输出口任意一个，9～10输出口任意一个，13～14输出口任意一个），16个500w@8fps图像非实时解码输出，16个300w@15fps图像非实时解码输出，8个300w@25fps图像实时解码输出（第1-4屏任选2个，第5～8屏任选2个，第9-12屏任选2个，第13-16屏任选2个），32个1080P 6Mbps图像解码输出（第1～4屏任选8个，第5～8屏任选8个，第9～12屏任选8个，第13～16屏任选8个），52个720P 4Mbps或者64个720P 3Mbps图像解码输出，64个960H图像解码输出，64个D1图像解码输出。

 解码显示分辨率 所有HDMI/VGA接口支持1920x1080,1280x1024，1280x720，1024x768分辨率
 视频帧率 PAL：1～25帧/秒；NTSC：1～30帧/秒
 码流类型 复合流，视频流
 视频输出路数 16路
 视频输出接口 VGA、HDMI输
 音频输出路数 16路
 音频输出接口 HDMI、DVI-I音频辫子线BNC
 语音对讲 3.5mm jack口，输入接口：3.5mm接口（电平2.0V Line in/50mV Mic in，输入阻抗10K）；输出接口：3.5mm接口（电平2.0V ，输出阻抗16Ω）
 报警输入 无
 报警输出 无
 网络接口 2个RJ45 以太网口（10M/100M/1000M自适应）
辅助接口 RS232 1个标准232接口，DB9
 USB接口 2个USB 2.0接口
 RS485 1个485接口
环境 电源 AC100-240V，50 Hz～60Hz
 功耗 ≤70W
 工作温度 -10℃~+55℃
 工作湿度 10%～95% 86kpa～106kpa
 尺寸 448×440×89（2U高度）
 重量 7kg～7.5kg
5.3停车场管理子系统
智能小区一卡通综合管理系统是借助感应式智能卡为信息载体，以计算机网络为依托，使物业管理公司全面实现小区科学化、自动化管理的现代管理手段。它可实现智能小区的停车场车辆出入管理、人行道闸管理、门禁管理、电梯控制管理，并可扩展其他缴费累的费用管理等功能。对加强智能住宅小区的安全保卫，提高楼盘管理水平及提高住宅小区的形象有着显著作用。
本项目中，一卡通系统主要包括停车场。

5.3.1车辆道闸管理系统
系统设计采用车牌识别技术和IC卡识别技术控制出入口道闸。车牌识别技术通过车辆车牌号码识别与数据库中车辆白名单信息进行对应：当车辆入场时，安装在入口的车牌识别摄像机自动识别该车车牌号码，与数据库中小区车辆信息进行匹配，如果车牌号码相符，则车道控制器控制道闸开启，并将该车入口信息通过网络传送至后台服务器数据库中；当车辆驶出时，安装在出口的车牌识别摄像机自动识别其车牌号码，与数据库中小区车辆信息进行匹配，如果车牌号码相符，则车道控制器控制道闸开启。如果业主车辆停缴停车费、物业费等费用，则管理人员只需将该业主的车牌号和IC卡号限制权限即可。该业主车辆在进出小区时变无法正常开闸。
当车牌污损或其他原因造成车牌识别不能识别时，业主还可以通过授权IC卡开启道闸
系统可提供住户车辆入户信息，通过对讲中心集成软件接收住户车辆入库信息并发送信息至对讲系统室内机，实现在软件界面上集成接收住户车辆入库信息，提醒家人已归来，营造温馨智能的居住氛围。
